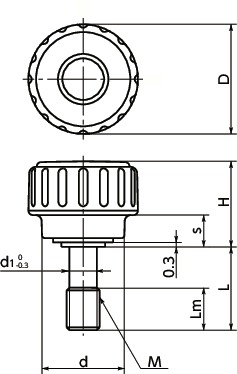

KDMS-20-M5-20-SC-WHの形状図
単位 : mm

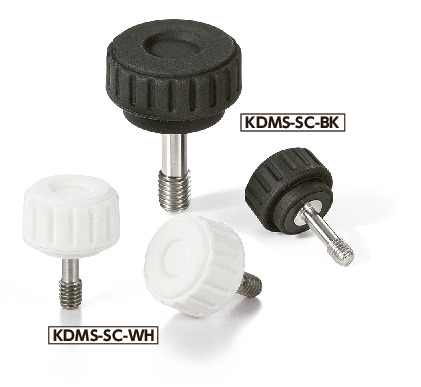

KDMS-20-M5-20-SC-WHの特長
- 脱落防止タイプのディンプルノブ。ノブの脱落・紛失を防止します。
- 食品機械などの異物混入対策、CEマーキング（⇒脱落防止シリーズ）の対応に。
- 外周のくぼみが操作性を高めています。
- 品番の末尾記号により、ノブの色が選択できます。白色は医療機器などへの使用に最適です。
| 末尾記号 | ノブの色 |
|---|---|
| BK | つや消し黒 |
| WH | つや消し白 |
KDMS-20-M5-20-SC-WHの材質・仕上げ
| KDMS-SC | |
|---|---|
| ノブ | ナイロン6（各色） |
| ねじ部 | SUSXM7 |
正しい使い方 ここがポイント！
使用上の注意
- カバー側のねじ穴の内径はd1以上としてください。
- カバーの厚さは0.8mm以上としてください。
取りつけ例

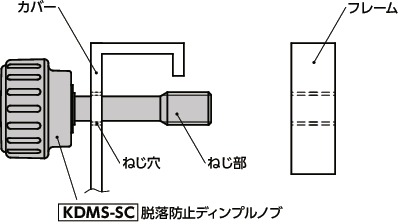

カバーにねじ穴を加工して、ノブのねじ部を貫通させてください。ねじをフレームから取りはずしても、ノブのねじ部がカバーのねじ穴に引っかかるため、ノブがカバーから抜け落ちることはありません。
