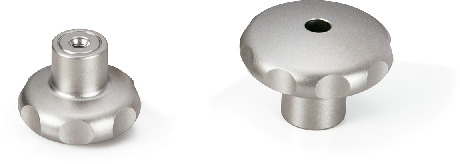

形状図
KEHS-K-A4とKEHS-Kを区別するため、KEHS-K-A4は座面部に溝加工を施しています。
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf | H | s | d | 質量 (g) |
SEMI規格準拠 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KEHS-40-K6-A4 | 40 | M6 | 1 | 13 | 30.5 | 15 | 18 | 132 | - | 7,080 | 7,788 | CAD | カート | 実働15日目出荷 |
| KEHS-40-K8-A4 | 40 | M8 | 1.25 | 13 | 30.5 | 15 | 18 | 125 | - | 5,440 | 5,984 | CAD | カート | 在庫品 |
| KEHS-50-K8-A4 | 50 | M8 | 1.25 | 16 | 34 | 17 | 21 | 225 | - | 10,200 | 11,220 | CAD | カート | 実働15日目出荷 |
| KEHS-50-K10-A4 | 50 | M10 | 1.5 | 16 | 34 | 17 | 21 | 202 | - | 8,360 | 9,196 | CAD | カート | 実働15日目出荷 |
| KEHS-60-K10-A4 | 60 | M10 | 1.5 | 20 | 39 | 18 | 25 | 360 | ○ | 13,500 | 14,850 | CAD | カート | 実働15日目出荷 |
| KEHS-60-K12-A4 | 60 | M12 | 1.75 | 20 | 39 | 18 | 25 | 348 | ○ | 11,400 | 12,540 | CAD | カート | 実働15日目出荷 |
材質・仕上げ
| KEHS-K-A4 | |
|---|---|
| 本体 | SUS316L相当（AISI316L） ショットブラスト |
特長
- SUS316L相当のステンレス製。化学薬品・海洋環境などに対して、SUS304以上の耐蝕性を発揮します。基本成分にモリブデンを含んでおり、高温下でも高い強度があります。
