KIGMS-SBPS/プラスティックミニノブ - スラストパッドつき

Plastic Miniature Knob with Thrust Pad

安全上の注意

KIGMS-SBPSプラスティックミニノブ - スラストパッドつき

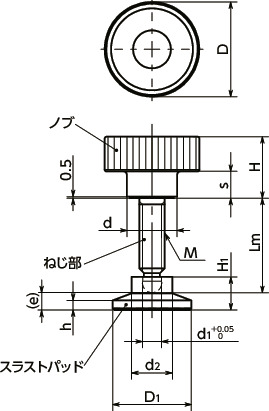

形状図

KIGMS-SBPSプラスティックミニノブ - スラストパッドつき

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
Lm
すべて
25
35
45
30
40
50
55

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm D1 H s d H1 h e d2 d1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KIGMS-24-M6-25-SBPS21 24 M6 1 25 21 16.5 7 14 10 3 6 12.8 4.5 25 1,910 2,101 CAD カート 在庫品
KIGMS-24-M6-35-SBPS21 24 M6 1 35 21 16.5 7 14 10 3 6 12.8 4.5 27 1,930 2,123 CAD カート 在庫品
KIGMS-24-M6-45-SBPS21 24 M6 1 45 21 16.5 7 14 10 3 6 12.8 4.5 31 1,980 2,178 CAD カート 在庫品
KIGMS-24-M6-25-SBPS25 24 M6 1 25 25 16.5 7 14 10.5 3 6.5 13 4.5 32 2,020 2,222 CAD カート 在庫品
KIGMS-24-M6-35-SBPS25 24 M6 1 35 25 16.5 7 14 10.5 3 6.5 13 4.5 34 2,040 2,244 CAD カート 在庫品
KIGMS-24-M6-45-SBPS25 24 M6 1 45 25 16.5 7 14 10.5 3 6.5 13 4.5 38 2,090 2,299 CAD カート 在庫品
KIGMS-24-M6-25-SBPS32 24 M6 1 25 32 16.5 7 14 11 3 7 14 4.5 43 2,370 2,607 CAD カート 在庫品
KIGMS-24-M6-35-SBPS32 24 M6 1 35 32 16.5 7 14 11 3 7 14 4.5 45 2,390 2,629 CAD カート 在庫品
KIGMS-24-M6-45-SBPS32 24 M6 1 45 32 16.5 7 14 11 3 7 14 4.5 49 2,440 2,684 CAD カート 在庫品
KIGMS-30-M8-30-SBPS21 30 M8 1.25 30 21 19.5 8.5 16 10 3 5 12.8 6.1 34 2,100 2,310 CAD カート 在庫品
KIGMS-30-M8-40-SBPS21 30 M8 1.25 40 21 19.5 8.5 16 10 3 5 12.8 6.1 37 2,110 2,321 CAD カート 在庫品
KIGMS-30-M8-50-SBPS21 30 M8 1.25 50 21 19.5 8.5 16 10 3 5 12.8 6.1 40 2,190 2,409 CAD カート 在庫品
KIGMS-30-M8-30-SBPS25 30 M8 1.25 30 25 19.5 8.5 16 10.5 3 5.5 13 6.1 41 2,210 2,431 CAD カート 在庫品
KIGMS-30-M8-40-SBPS25 30 M8 1.25 40 25 19.5 8.5 16 10.5 3 5.5 13 6.1 44 2,220 2,442 CAD カート 在庫品
KIGMS-30-M8-50-SBPS25 30 M8 1.25 50 25 19.5 8.5 16 10.5 3 5.5 13 6.1 47 2,300 2,530 CAD カート 在庫品
KIGMS-30-M8-30-SBPS32 30 M8 1.25 30 32 19.5 8.5 16 11 3 6 14 6.1 52 2,560 2,816 CAD カート 在庫品
KIGMS-30-M8-40-SBPS32 30 M8 1.25 40 32 19.5 8.5 16 11 3 6 14 6.1 55 2,570 2,827 CAD カート 在庫品
KIGMS-30-M8-50-SBPS32 30 M8 1.25 50 32 19.5 8.5 16 11 3 6 14 6.1 58 2,650 2,915 CAD カート 在庫品
KIGMS-30-M8-30-SBPS40 30 M8 1.25 30 40 19.5 8.5 16 13 4 8 16 6.1 85 3,250 3,575 CAD カート 在庫品
KIGMS-30-M8-40-SBPS40 30 M8 1.25 40 40 19.5 8.5 16 13 4 8 16 6.1 88 3,260 3,586 CAD カート 在庫品
KIGMS-30-M8-50-SBPS40 30 M8 1.25 50 40 19.5 8.5 16 13 4 8 16 6.1 91 3,340 3,674 CAD カート 在庫品
KIGMS-30-M8-30-SBPS50 30 M8 1.25 30 50 19.5 8.5 16 15.5 4 10.4 16 6.1 133 6,460 7,106 CAD カート 実働10日目出荷
KIGMS-30-M8-40-SBPS50 30 M8 1.25 40 50 19.5 8.5 16 15.5 4 10.4 16 6.1 136 6,470 7,117 CAD カート 実働10日目出荷
KIGMS-30-M8-50-SBPS50 30 M8 1.25 50 50 19.5 8.5 16 15.5 4 10.4 16 6.1 139 6,550 7,205 CAD カート 実働10日目出荷
KIGMS-36-M10-35-SBPS21 36 M10 1.5 35 21 22.5 10 18 10 3 4.3 12.8 7.8 47 2,400 2,640 CAD カート 在庫品
KIGMS-36-M10-45-SBPS21 36 M10 1.5 45 21 22.5 10 18 10 3 4.3 12.8 7.8 53 2,440 2,684 CAD カート 在庫品
KIGMS-36-M10-55-SBPS21 36 M10 1.5 55 21 22.5 10 18 10 3 4.3 12.8 7.8 59 2,480 2,728 CAD カート 在庫品
KIGMS-36-M10-35-SBPS25 36 M10 1.5 35 25 22.5 10 18 10.5 3 4.6 13 7.8 54 2,510 2,761 CAD カート 在庫品
KIGMS-36-M10-45-SBPS25 36 M10 1.5 45 25 22.5 10 18 10.5 3 4.6 13 7.8 60 2,550 2,805 CAD カート 在庫品
KIGMS-36-M10-55-SBPS25 36 M10 1.5 55 25 22.5 10 18 10.5 3 4.6 13 7.8 66 2,590 2,849 CAD カート 在庫品
KIGMS-36-M10-35-SBPS32 36 M10 1.5 35 32 22.5 10 18 11 3 5 14 7.8 65 2,860 3,146 CAD カート 在庫品
KIGMS-36-M10-45-SBPS32 36 M10 1.5 45 32 22.5 10 18 11 3 5 14 7.8 71 2,900 3,190 CAD カート 在庫品
KIGMS-36-M10-55-SBPS32 36 M10 1.5 55 32 22.5 10 18 11 3 5 14 7.8 77 2,940 3,234 CAD カート 在庫品
KIGMS-36-M10-35-SBPS40 36 M10 1.5 35 40 22.5 10 18 13 4 7 16 7.8 98 3,550 3,905 CAD カート 在庫品
KIGMS-36-M10-45-SBPS40 36 M10 1.5 45 40 22.5 10 18 13 4 7 16 7.8 104 3,590 3,949 CAD カート 在庫品
KIGMS-36-M10-55-SBPS40 36 M10 1.5 55 40 22.5 10 18 13 4 7 16 7.8 110 3,630 3,993 CAD カート 在庫品
KIGMS-36-M10-35-SBPS50 36 M10 1.5 35 50 22.5 10 18 15.5 4 9.3 16 7.8 145 6,760 7,436 CAD カート 実働10日目出荷
KIGMS-36-M10-45-SBPS50 36 M10 1.5 45 50 22.5 10 18 15.5 4 9.3 16 7.8 151 6,800 7,480 CAD カート 実働10日目出荷
KIGMS-36-M10-55-SBPS50 36 M10 1.5 55 50 22.5 10 18 15.5 4 9.3 16 7.8 157 6,840 7,524 CAD カート 実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

KIGMS-SBPS
ステンレス製スラストパッド
ノブ ナイロン6（黒）
ねじ部 SUS303
スラストパッド SUS303
Oリング フッ素ゴム

特長

  • ねじ先にスラストパッドをつけたプラスティックミニノブ。
  • スラストパッドはねじ部に対して15°まで傾きます。ワークの表面が不均一、あるいは傾いている場合などに効果的です。
  • ねじ部は耐蝕性にすぐれたステンレス製。
  • ワークにあわせてスラストパッドの材質およびサイズが選択できます。

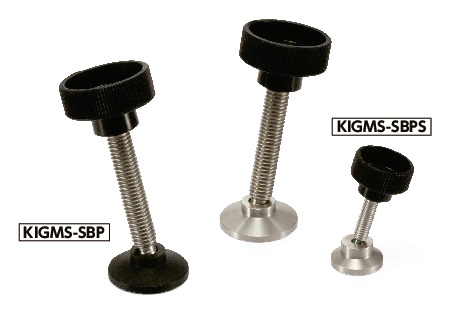

関連商品

スラストパッド単体およびスラストパッドなしでもご注文いただけます。
KIGMS
SBP
SBPS

KIGMS-SBPSプラスティックミニノブ - スラストパッドつき
