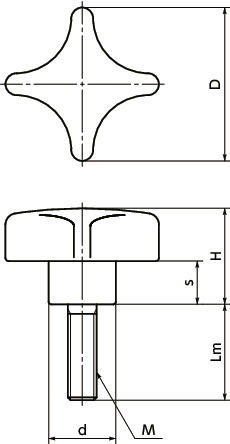

KJMS-32-M6-30の形状図
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | s | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KJMS-32-M6-30 | 32 | M6 | 1 | 30 | 20 | 10 | 14 | 13 | 540 | 594 | CAD | カート | 在庫品 |

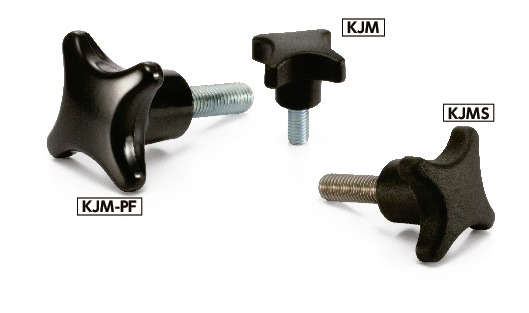

KJMS-32-M6-30の特長
- 商品記号により、ノブ・ねじ部の材質が選択できます。
| 商品記号 | ノブの材質 | ねじ部の材質 |
|---|---|---|
| KJM | ナイロン6 | スティール |
| KJMS | ナイロン6 | ステンレス |
| KJM-PF | フェノール樹脂 | スティール |
KJMS-32-M6-30の材質・仕上げ
| KJMS | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| ねじ部 | SUSXM7 |
