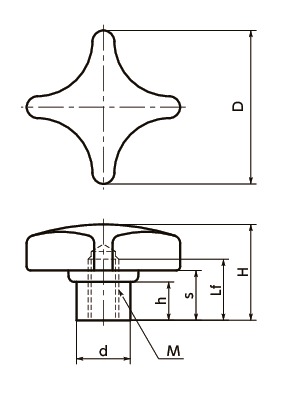

KJW-80-M12の形状図
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | s | h | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KJW-80-M12 | 80 | M12 | 1.75 | 30 | 50 | 30 | 17 | 25 | 170 | 1,770 | 1,947 | CAD | カート | 実働10日目出荷 |
KJW-80-M12の材質・仕上げ
| KJW | |
|---|---|
| ノブ | ナイロン6 （つや消し黒） |
| ハブ | スティール 三価クロメート処理 |
KJW-80-M12の特長
- ナイロン6製のノブ。
- 力のかかりやすい形状です。
- 金属ハブが露出しているため、追加工や固定用ピンの使用が容易です。
