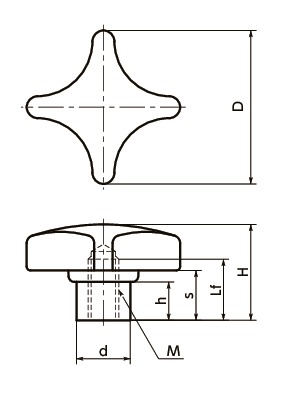

KJWS-40-M8の形状図
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | s | h | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KJWS-40-M8 | 40 | M8 | 1.25 | 14 | 25 | 13 | 10 | 14 | 26 | 1,180 | 1,298 | CAD | カート | 在庫品 |
KJWS-40-M8の材質・仕上げ
| KJWS | |
|---|---|
| ノブ | ナイロン6 （つや消し黒） |
| ハブ | SUS303相当 |
KJWS-40-M8の特長
- ナイロン6製のノブ。
- 力のかかりやすい形状です。
- ねじ部はSUS303相当。
- 金属ハブが露出しているため、追加工や固定用ピンの使用が容易です。
