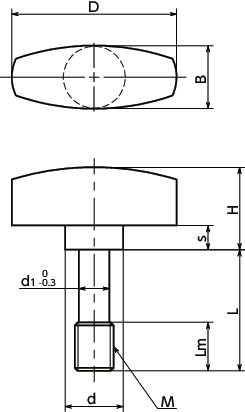

KNWMS-26-M6-16-SCの形状図
単位 : mm

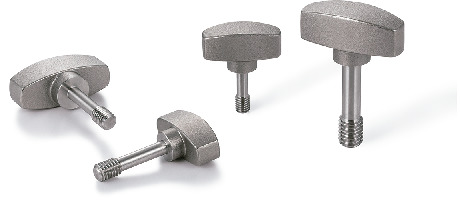

KNWMS-26-M6-16-SCの特長
- 脱落防止タイプのウィングノブ。ノブの脱落・紛失を防止します。
- 食品機械などの異物混入対策、CEマーキング（⇒脱落防止シリーズ）の対応に。
- ショットブラスト仕上げによる美しい外観。
- つかみやすく操作しやすい形状。
KNWMS-26-M6-16-SCの材質・仕上げ
| KNWMS-SC | |
|---|---|
| 本体 | SCS13（SUS304相当） ショットブラスト |
使用上の注意
カバー側のねじ穴の内径はd1以上としてください。カバーの厚さは0.8mm以上としてください。

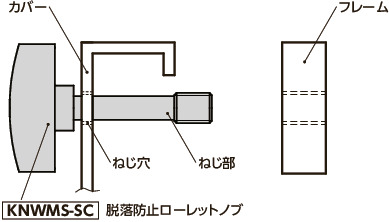

取りつけ例
カバーにねじ穴を加工して、ノブのねじ部を貫通させてください。ねじをフレームから取りはずしても、ノブのねじ部がカバーのねじ穴に引っかかるため、ノブがカバーから抜け落ちることはありません。
