NBK

  • ノブ・ツマミ

KSCMS/セブンロブノブ（おねじ） - 脱落防止タイプ

Seven Lobe Knob with Loss Protection

安全上の注意

KSCMSセブンロブノブ（おねじ） - 脱落防止タイプ

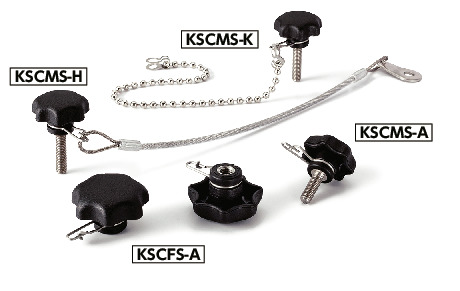

形状図

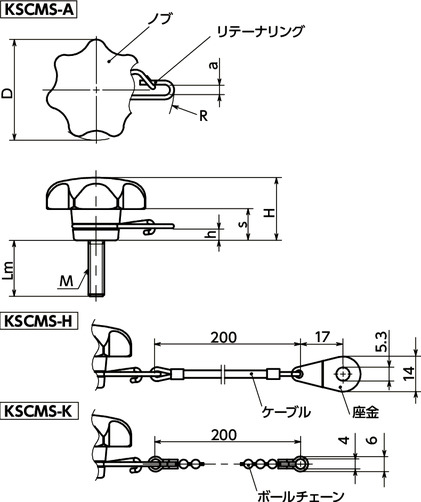

KSCMSセブンロブノブ（おねじ） - 脱落防止タイプ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
M6
M8
M10
M12
Lm
すべて
10
15
20
25
16
30
40
45
50
ケーブルタイプ
すべて
ケーブルなし
ケーブルつき
ボールチェーンつき
SEMI規格準拠
すべて
-
○

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H s h R a ケーブルタイプ 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KSCMS-25-M5-10-A 25 M5 0.8 10 16 8 2.5 22 2.8 ケーブルなし 7 - 1,130 1,243 CAD カート 在庫品
KSCMS-25-M5-15-A 25 M5 0.8 15 16 8 2.5 22 2.8 ケーブルなし 8 - 1,150 1,265 CAD カート 在庫品
KSCMS-25-M5-20-A 25 M5 0.8 20 16 8 2.5 22 2.8 ケーブルなし 10 - 1,150 1,265 CAD カート 在庫品
KSCMS-25-M5-25-A 25 M5 0.8 25 16 8 2.5 22 2.8 ケーブルなし 11 - 1,150 1,265 CAD カート 非在庫品
KSCMS-32-M6-16-A 32 M6 1 16 20 10 3.5 23 2.8 ケーブルなし 12 - 1,270 1,397 CAD カート 在庫品
KSCMS-32-M6-20-A 32 M6 1 20 20 10 3.5 23 2.8 ケーブルなし 13 - 1,290 1,419 CAD カート 在庫品
KSCMS-32-M6-25-A 32 M6 1 25 20 10 3.5 23 2.8 ケーブルなし 15 - 1,310 1,441 CAD カート 非在庫品
KSCMS-32-M6-30-A 32 M6 1 30 20 10 3.5 23 2.8 ケーブルなし 16 - 1,310 1,441 CAD カート 在庫品
KSCMS-40-M8-20-A 40 M8 1.25 20 25 13 4 30 3.2 ケーブルなし 24 - 1,460 1,606 CAD カート 在庫品
KSCMS-40-M8-25-A 40 M8 1.25 25 25 13 4 30 3.2 ケーブルなし 26 - 1,460 1,606 CAD カート 非在庫品
KSCMS-40-M8-30-A 40 M8 1.25 30 25 13 4 30 3.2 ケーブルなし 28 - 1,460 1,606 CAD カート 在庫品
KSCMS-40-M8-40-A 40 M8 1.25 40 25 13 4 30 3.2 ケーブルなし 30 - 1,500 1,650 CAD カート 在庫品
KSCMS-50-M10-20-A 50 M10 1.5 20 32 17 5 35 3.8 ケーブルなし 48 - 1,600 1,760 CAD カート 在庫品
KSCMS-50-M10-25-A 50 M10 1.5 25 32 17 5 35 3.8 ケーブルなし 50 - 1,660 1,826 CAD カート 非在庫品
KSCMS-50-M10-30-A 50 M10 1.5 30 32 17 5 35 3.8 ケーブルなし 53 - 1,710 1,881 CAD カート 在庫品
KSCMS-50-M10-45-A 50 M10 1.5 45 32 17 5 35 3.8 ケーブルなし 60 - 1,800 1,980 CAD カート 非在庫品
KSCMS-63-M12-30-A 63 M12 1.75 30 40 21 5.5 37 3.8 ケーブルなし 92 ○ 2,530 2,783 CAD カート 在庫品
KSCMS-63-M12-40-A 63 M12 1.75 40 40 21 5.5 37 3.8 ケーブルなし 101 ○ 2,640 2,904 CAD カート 在庫品
KSCMS-63-M12-50-A 63 M12 1.75 50 40 21 5.5 37 3.8 ケーブルなし 109 ○ 2,760 3,036 CAD カート 非在庫品
KSCMS-25-M5-10-H 25 M5 0.8 10 16 8 2.5 22 2.8 ケーブルつき 15 - 1,930 2,123 CAD カート 在庫品
KSCMS-25-M5-15-H 25 M5 0.8 15 16 8 2.5 22 2.8 ケーブルつき 16 - 1,950 2,145 CAD カート 在庫品
KSCMS-25-M5-20-H 25 M5 0.8 20 16 8 2.5 22 2.8 ケーブルつき 18 - 1,950 2,145 CAD カート 在庫品
KSCMS-25-M5-25-H 25 M5 0.8 25 16 8 2.5 22 2.8 ケーブルつき 19 - 1,950 2,145 CAD カート 非在庫品
KSCMS-32-M6-16-H 32 M6 1 16 20 10 3.5 23 2.8 ケーブルつき 20 - 2,070 2,277 CAD カート 在庫品
KSCMS-32-M6-20-H 32 M6 1 20 20 10 3.5 23 2.8 ケーブルつき 21 - 2,090 2,299 CAD カート 在庫品
KSCMS-32-M6-25-H 32 M6 1 25 20 10 3.5 23 2.8 ケーブルつき 23 - 2,110 2,321 CAD カート 非在庫品
KSCMS-32-M6-30-H 32 M6 1 30 20 10 3.5 23 2.8 ケーブルつき 24 - 2,110 2,321 CAD カート 在庫品
KSCMS-40-M8-20-H 40 M8 1.25 20 25 13 4 30 3.2 ケーブルつき 32 - 2,260 2,486 CAD カート 在庫品
KSCMS-40-M8-25-H 40 M8 1.25 25 25 13 4 30 3.2 ケーブルつき 34 - 2,260 2,486 CAD カート 在庫品
KSCMS-40-M8-30-H 40 M8 1.25 30 25 13 4 30 3.2 ケーブルつき 36 - 2,260 2,486 CAD カート 在庫品
KSCMS-40-M8-40-H 40 M8 1.25 40 25 13 4 30 3.2 ケーブルつき 38 - 2,300 2,530 CAD カート 在庫品
KSCMS-50-M10-20-H 50 M10 1.5 20 32 17 5 35 3.8 ケーブルつき 56 - 2,400 2,640 CAD カート 在庫品
KSCMS-50-M10-25-H 50 M10 1.5 25 32 17 5 35 3.8 ケーブルつき 58 - 2,460 2,706 CAD カート 在庫品
KSCMS-50-M10-30-H 50 M10 1.5 30 32 17 5 35 3.8 ケーブルつき 61 - 2,510 2,761 CAD カート 在庫品
KSCMS-50-M10-45-H 50 M10 1.5 45 32 17 5 35 3.8 ケーブルつき 68 - 2,600 2,860 CAD カート 非在庫品
KSCMS-63-M12-30-H 63 M12 1.75 30 40 21 5.5 37 3.8 ケーブルつき 100 ○ 3,330 3,663 CAD カート 在庫品
KSCMS-63-M12-40-H 63 M12 1.75 40 40 21 5.5 37 3.8 ケーブルつき 109 ○ 3,440 3,784 CAD カート 在庫品
KSCMS-63-M12-50-H 63 M12 1.75 50 40 21 5.5 37 3.8 ケーブルつき 117 ○ 3,560 3,916 CAD カート 非在庫品
KSCMS-25-M5-10-K 25 M5 0.8 10 16 8 2.5 22 2.8 ボールチェーンつき 13 - 2,050 2,255 CAD カート 非在庫品
KSCMS-25-M5-15-K 25 M5 0.8 15 16 8 2.5 22 2.8 ボールチェーンつき 14 - 2,070 2,277 CAD カート 非在庫品
KSCMS-25-M5-20-K 25 M5 0.8 20 16 8 2.5 22 2.8 ボールチェーンつき 16 - 2,070 2,277 CAD カート 非在庫品
KSCMS-25-M5-25-K 25 M5 0.8 25 16 8 2.5 22 2.8 ボールチェーンつき 17 - 2,070 2,277 CAD カート 非在庫品
KSCMS-32-M6-16-K 32 M6 1 16 20 10 3.5 23 2.8 ボールチェーンつき 18 - 2,190 2,409 CAD カート 非在庫品
KSCMS-32-M6-20-K 32 M6 1 20 20 10 3.5 23 2.8 ボールチェーンつき 19 - 2,210 2,431 CAD カート 非在庫品
KSCMS-32-M6-25-K 32 M6 1 25 20 10 3.5 23 2.8 ボールチェーンつき 21 - 2,230 2,453 CAD カート 非在庫品
KSCMS-32-M6-30-K 32 M6 1 30 20 10 3.5 23 2.8 ボールチェーンつき 22 - 2,230 2,453 CAD カート 非在庫品
KSCMS-40-M8-20-K 40 M8 1.25 20 25 13 4 30 3.2 ボールチェーンつき 30 - 2,380 2,618 CAD カート 非在庫品
KSCMS-40-M8-25-K 40 M8 1.25 25 25 13 4 30 3.2 ボールチェーンつき 32 - 2,380 2,618 CAD カート 非在庫品
KSCMS-40-M8-30-K 40 M8 1.25 30 25 13 4 30 3.2 ボールチェーンつき 34 - 2,380 2,618 CAD カート 非在庫品
KSCMS-40-M8-40-K 40 M8 1.25 40 25 13 4 30 3.2 ボールチェーンつき 36 - 2,420 2,662 CAD カート 非在庫品
KSCMS-50-M10-20-K 50 M10 1.5 20 32 17 5 35 3.8 ボールチェーンつき 54 - 2,520 2,772 CAD カート 非在庫品
KSCMS-50-M10-25-K 50 M10 1.5 25 32 17 5 35 3.8 ボールチェーンつき 56 - 2,580 2,838 CAD カート 在庫品
KSCMS-50-M10-30-K 50 M10 1.5 30 32 17 5 35 3.8 ボールチェーンつき 59 - 2,630 2,893 CAD カート 非在庫品
KSCMS-50-M10-45-K 50 M10 1.5 45 32 17 5 35 3.8 ボールチェーンつき 66 - 2,720 2,992 CAD カート 非在庫品
KSCMS-63-M12-30-K 63 M12 1.75 30 40 21 5.5 37 3.8 ボールチェーンつき 98 ○ 3,450 3,795 CAD カート 非在庫品
KSCMS-63-M12-40-K 63 M12 1.75 40 40 21 5.5 37 3.8 ボールチェーンつき 107 ○ 3,560 3,916 CAD カート 非在庫品
KSCMS-63-M12-50-K 63 M12 1.75 50 40 21 5.5 37 3.8 ボールチェーンつき 115 ○ 3,680 4,048 CAD カート 非在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

KSCMS-A KSCMS-H KSCMS-K
ノブ ナイロン6
（つや消し黒）		 ナイロン6
（つや消し黒）		 ナイロン6
（つや消し黒）
ねじ部 SUS304相当＊1 SUS304相当＊1 SUS304相当＊1
リテーナリング SUS301相当 SUS301相当 SUS301相当
ケーブル SUS304相当
ポリ塩化ビニル
座金 SUS304相当
ボールチェーン SUS301相当

＊1：　KSCMS-63-M12はSUS303になります。


特長

  • ノブと機械・装置をケーブル・チェーンで連結して、ノブの紛失・脱落を防止します。
  • ノブの形状はセブンロブ。7角形は人間の手になじむ理想的なかたちです。
  • リテーナリングがノブに対して空回りするため、ノブを回転させてもケーブル・チェーンが絡まりません。

KSCMSセブンロブノブ（おねじ） - 脱落防止タイプ

  • 品番の末尾記号によりケーブル・チェーンの有無が選択できます。
    末尾記号A----リテーナリングのみ
    末尾記号Ｈ----リテーナリング+ケーブル
    末尾記号K----リテーナリング+ボールチェーン
