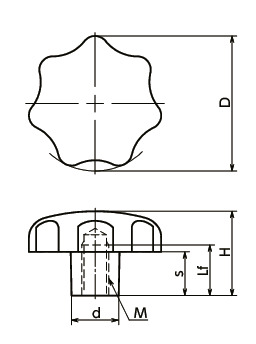

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | s | d | 質量 (g) |
SEMI規格準拠 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSF-20-M4-PF | 20 | M4 | 0.7 | 6.5 | 13 | 7 | 10 | 3 | - | 430 | 473 | CAD | カート | 在庫品 |
| KSF-25-M5-PF | 25 | M5 | 0.8 | 9.5 | 16 | 8 | 12 | 7 | - | 430 | 473 | CAD | カート | 在庫品 |
| KSF-32-M6-PF | 32 | M6 | 1 | 12 | 20 | 10 | 14 | 12 | - | 430 | 473 | CAD | カート | 在庫品 |
| KSF-40-M6-PF | 40 | M6 | 1 | 12 | 25 | 13 | 18 | 22 | - | 510 | 561 | CAD | カート | 実働10日目出荷 |
| KSF-40-M8-PF | 40 | M8 | 1.25 | 14 | 25 | 13 | 18 | 20 | - | 540 | 594 | CAD | カート | 在庫品 |
| KSF-50-M8-PF | 50 | M8 | 1.25 | 14 | 32 | 17 | 22 | 36 | - | 660 | 726 | CAD | カート | 在庫品 |
| KSF-50-M10-PF | 50 | M10 | 1.5 | 18 | 32 | 17 | 22 | 41 | - | 660 | 726 | CAD | カート | 実働10日目出荷 |
| KSF-63-M10-PF | 63 | M10 | 1.5 | 18 | 40 | 21 | 26 | 70 | ○ | 800 | 880 | CAD | カート | 在庫品 |
| KSF-63-M12-PF | 63 | M12 | 1.75 | 22 | 40 | 21 | 26 | 80 | ○ | 860 | 946 | CAD | カート | 在庫品 |
| KSF-80-M12-PF | 80 | M12 | 1.75 | 22 | 50 | 25 | 35 | 146 | ○ | 1,520 | 1,672 | CAD | カート | 実働10日目出荷 |
| KSF-80-M16-PF | 80 | M16 | 2 | 30 | 50 | 25 | 35 | 160 | ○ | 1,650 | 1,815 | CAD | カート | 在庫品 |
材質・仕上げ
| KSF-PF | |
|---|---|
| ノブ | フェノール樹脂（黒） |
| ねじ部 | SUM22L＊1 三価クロメート処理 |
＊1： KSF-20-M4-PFは真鍮です。
