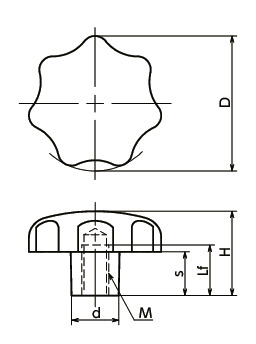

KSFS-40-M8の形状図
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | s | d | 質量 (g) |
SEMI規格準拠 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSFS-40-M8 | 40 | M8 | 1.25 | 14 | 25 | 13 | 18 | 19 | - | 700 | 770 | CAD | カート | 在庫品 |
KSFS-40-M8の材質・仕上げ
| KSFS | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| ねじ部 | SUS303 |
