形状図

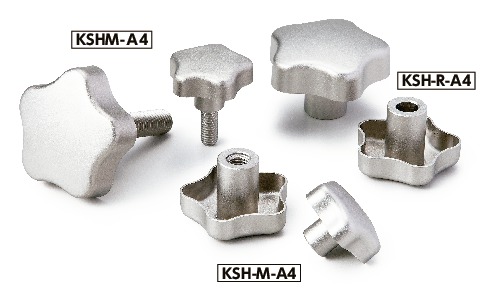

KSH-M-A4とKSH-Mを区別するため、KSH-M-A4はハブ根元部に溝加工を施しています。
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | s | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSH-32-M5-A4 | 32 | M5 | 0.8 | 12 | 21 | 10 | 12 | 27 | 3,670 | 4,037 | CAD | カート | 実働15日目出荷 |
| KSH-32-M6-A4 | 32 | M6 | 1 | 12 | 21 | 10 | 12 | 26 | 3,660 | 4,026 | CAD | カート | 実働15日目出荷 |
| KSH-40-M6-A4 | 40 | M6 | 1 | 15 | 24 | 12 | 14 | 41 | 4,060 | 4,466 | CAD | カート | 実働15日目出荷 |
| KSH-40-M8-A4 | 40 | M8 | 1.25 | 15 | 24 | 12 | 14 | 37 | 2,910 | 3,201 | CAD | カート | 在庫品 |
| KSH-50-M8-A4 | 50 | M8 | 1.25 | 18 | 30 | 16.5 | 18 | 74 | 4,730 | 5,203 | CAD | カート | 実働15日目出荷 |
| KSH-50-M10-A4 | 50 | M10 | 1.5 | 18 | 30 | 16.5 | 18 | 65 | 3,600 | 3,960 | CAD | カート | 実働15日目出荷 |
| KSH-60-M10-A4 | 60 | M10 | 1.5 | 22 | 37.5 | 20 | 20 | 124 | 5,640 | 6,204 | CAD | カート | 実働15日目出荷 |
| KSH-60-M12-A4 | 60 | M12 | 1.75 | 22 | 37.5 | 20 | 20 | 107 | 4,220 | 4,642 | CAD | カート | 在庫品 |
材質・仕上げ
| KSH-M-A4 | |
|---|---|
| ノブ | SUS316L相当（AISI 316L） ショットブラスト |
| ハブ | SUS316L相当（AISI 316L） ショットブラスト |
特長
- SUS316L相当のステンレス製。化学薬品・海洋環境などに対して、SUS304以上の耐蝕性を発揮します。基本成分にモリブデンを含んでおり、高温下でも高い強度があります。
- ショットブラスト仕上げによる美しい外観。
