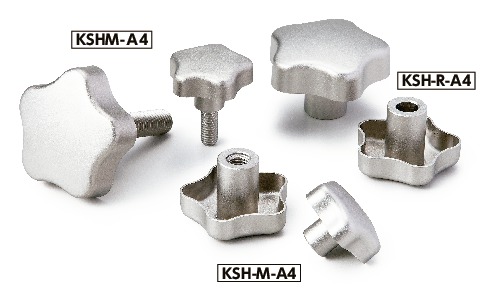

形状図
KSH-R-A4とKSH-Rを区別するため、KSH-R-A4はハブの根元部に溝加工を施しています。
寸法・CAD・価格
単位 : mm
| 品番 | D | C | Lc min. | H | s | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSH-40-R8-A4 | 40 | 8 | 15 | 24 | 12 | 14 | 37 | 3,010 | 3,311 | CAD | カート | 実働10日目出荷 |
| KSH-50-R10-A4 | 50 | 10 | 18 | 30 | 16.5 | 18 | 65 | 3,660 | 4,026 | CAD | カート | 実働10日目出荷 |
| KSH-60-R12-A4 | 60 | 12 | 22 | 37.5 | 20 | 20 | 107 | 4,350 | 4,785 | CAD | カート | 在庫品 |
材質・仕上げ
| KSH-R-A4 | |
|---|---|
| ノブ | SUS316L ショットブラスト |
| ハブ | SUS316 ショットブラスト |
特長
- ノブはSUS316L製。化学薬品・海洋環境などに対して、SUS304以上の耐蝕性を発揮します。基本成分にモリブデンを含んでおり、高温下でも高い強度があります。
- ショットブラスト仕上げによる美しい外観。
