KSH-50-R10の形状図
単位 : mm
| 品番 | D | C | Lc min. | H | s | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSH-50-R10 | 50 | 10 | 18 | 30 | 16.5 | 18 | 65 | 2,810 | 3,091 | CAD | カート | 在庫品 |
KSH-50-R10の材質・仕上げ
| KSH-R | |
|---|---|
| ノブ | SUS304 ショットブラスト |
| ハブ | SUS304 ショットブラスト |
KSH-50-R10の特長
- 耐蝕性にすぐれたステンレス製。
- ショットブラスト仕上げによる美しい外観。
-

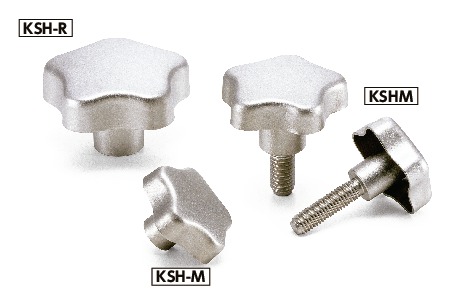

商品記号により、タイプが選択できます。
KSHM----おねじ
KSH-M----めねじ
KSH-R----リーマ穴
