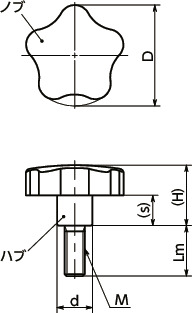

KSHM-40-M8-30-A4の形状図
KSHM-A4とKSHMを区別するため、KSHM-A4はハブの根元部に溝加工を施しています。
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | s | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSHM-40-M8-30-A4 | 40 | M8 | 1.25 | 30 | 24 | 12 | 14 | 52 | 3,510 | 3,861 | CAD | カート | 実働10日目出荷 |
KSHM-40-M8-30-A4の材質・仕上げ
| KSHM-A4 | |
|---|---|
| ノブ | SUS316L ショットブラスト |
| ハブ | SUS316 ショットブラスト |
KSHM-40-M8-30-A4の特長
- ノブはSUS316L製。化学薬品・海洋環境などに対して、SUS304以上の耐蝕性を発揮します。基本成分にモリブデンを含んでおり、高温下でも高い強度があります。
- ショットブラスト仕上げによる美しい外観。
