KSM/セブンロブノブ

Seven Lobe Knob

安全上の注意

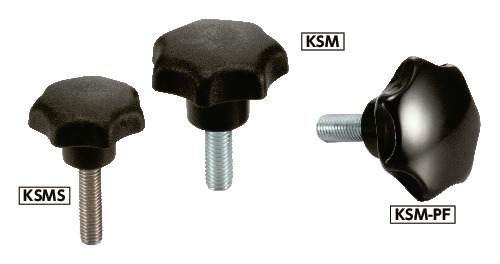

KSMセブンロブノブ

形状図

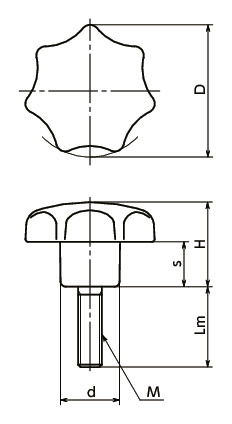

KSMセブンロブノブ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
M6
M8
M10
M12
Lm
すべて
10
15
20
25
30
16
35
45
60
40
50
55
SEMI規格準拠
すべて
-
○

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H s d 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KSM-25-M5-10 25 M5 0.8 10 16 8 12 4 - 180 198 CAD カート 在庫品
KSM-25-M5-15 25 M5 0.8 15 16 8 12 5 - 180 198 CAD カート 在庫品
KSM-25-M5-20 25 M5 0.8 20 16 8 12 7 - 180 198 CAD カート 在庫品
KSM-25-M5-25 25 M5 0.8 25 16 8 12 8 - 180 198 CAD カート 在庫品
KSM-25-M5-30 25 M5 0.8 30 16 8 12 9 - 180 198 CAD カート 在庫品
KSM-25-M6-10 25 M6 1 10 16 8 12 8 - 210 231 CAD カート 実働10日目出荷
KSM-25-M6-16 25 M6 1 16 16 8 12 9 - 210 231 CAD カート 実働10日目出荷
KSM-25-M6-20 25 M6 1 20 16 8 12 10 - 210 231 CAD カート 実働10日目出荷
KSM-25-M6-25 25 M6 1 25 16 8 12 11 - 210 231 CAD カート 実働10日目出荷
KSM-25-M6-30 25 M6 1 30 16 8 12 12 - 210 231 CAD カート 実働10日目出荷
KSM-25-M6-35 25 M6 1 35 16 8 12 13 - 220 242 CAD カート 実働10日目出荷
KSM-25-M6-45 25 M6 1 45 16 8 12 14 - 230 253 CAD カート 実働10日目出荷
KSM-25-M6-60 25 M6 1 60 16 8 12 16 - 240 264 CAD カート 実働10日目出荷
KSM-32-M6-10 32 M6 1 10 20 10 14 8 - 180 198 CAD カート 在庫品
KSM-32-M6-16 32 M6 1 16 20 10 14 9 - 180 198 CAD カート 在庫品
KSM-32-M6-20 32 M6 1 20 20 10 14 10 - 180 198 CAD カート 在庫品
KSM-32-M6-25 32 M6 1 25 20 10 14 12 - 180 198 CAD カート 在庫品
KSM-32-M6-30 32 M6 1 30 20 10 14 13 - 180 198 CAD カート 在庫品
KSM-32-M6-35 32 M6 1 35 20 10 14 14 - 180 198 CAD カート 在庫品
KSM-32-M6-45 32 M6 1 45 20 10 14 16 - 200 220 CAD カート 在庫品
KSM-32-M6-60 32 M6 1 60 20 10 14 20 - 210 231 CAD カート 在庫品
KSM-32-M8-16 32 M8 1.25 16 20 10 14 15 - 220 242 CAD カート 実働10日目出荷
KSM-32-M8-20 32 M8 1.25 20 20 10 14 17 - 250 275 CAD カート 実働10日目出荷
KSM-32-M8-25 32 M8 1.25 25 20 10 14 18 - 250 275 CAD カート 実働10日目出荷
KSM-32-M8-30 32 M8 1.25 30 20 10 14 19 - 250 275 CAD カート 実働10日目出荷
KSM-32-M8-35 32 M8 1.25 35 20 10 14 20 - 250 275 CAD カート 実働10日目出荷
KSM-32-M8-40 32 M8 1.25 40 20 10 14 21 - 260 286 CAD カート 実働10日目出荷
KSM-32-M8-50 32 M8 1.25 50 20 10 14 26 - 270 297 CAD カート 実働10日目出荷
KSM-32-M8-55 32 M8 1.25 55 20 10 14 27 - 280 308 CAD カート 実働10日目出荷
KSM-32-M8-60 32 M8 1.25 60 20 10 14 29 - 330 363 CAD カート 実働10日目出荷
KSM-40-M8-16 40 M8 1.25 16 25 13 18 19 - 270 297 CAD カート 在庫品
KSM-40-M8-20 40 M8 1.25 20 25 13 18 21 - 290 319 CAD カート 在庫品
KSM-40-M8-25 40 M8 1.25 25 25 13 18 23 - 290 319 CAD カート 在庫品
KSM-40-M8-30 40 M8 1.25 30 25 13 18 25 - 290 319 CAD カート 在庫品
KSM-40-M8-35 40 M8 1.25 35 25 13 18 27 - 290 319 CAD カート 在庫品
KSM-40-M8-40 40 M8 1.25 40 25 13 18 29 - 290 319 CAD カート 在庫品
KSM-40-M8-50 40 M8 1.25 50 25 13 18 34 - 330 363 CAD カート 在庫品
KSM-40-M8-55 40 M8 1.25 55 25 13 18 36 - 330 363 CAD カート 在庫品
KSM-40-M8-60 40 M8 1.25 60 25 13 18 37 - 370 407 CAD カート 実働10日目出荷
KSM-40-M10-15 40 M10 1.5 15 25 13 18 23 - 290 319 CAD カート 実働10日目出荷
KSM-40-M10-20 40 M10 1.5 20 25 13 18 25 - 310 341 CAD カート 実働10日目出荷
KSM-40-M10-25 40 M10 1.5 25 25 13 18 28 - 340 374 CAD カート 実働10日目出荷
KSM-40-M10-30 40 M10 1.5 30 25 13 18 31 - 340 374 CAD カート 実働10日目出荷
KSM-40-M10-35 40 M10 1.5 35 25 13 18 34 - 370 407 CAD カート 実働10日目出荷
KSM-40-M10-40 40 M10 1.5 40 25 13 18 35 - 360 396 CAD カート 実働10日目出荷
KSM-40-M10-45 40 M10 1.5 45 25 13 18 37 - 380 418 CAD カート 実働10日目出荷
KSM-40-M10-50 40 M10 1.5 50 25 13 18 40 - 380 418 CAD カート 実働10日目出荷
KSM-40-M10-55 40 M10 1.5 55 25 13 18 44 - 380 418 CAD カート 実働10日目出荷
KSM-40-M10-60 40 M10 1.5 60 25 13 18 51 - 420 462 CAD カート 実働10日目出荷
KSM-50-M10-15 50 M10 1.5 15 32 17 22 44 - 360 396 CAD カート 在庫品
KSM-50-M10-20 50 M10 1.5 20 32 17 22 47 - 360 396 CAD カート 在庫品
KSM-50-M10-25 50 M10 1.5 25 32 17 22 49 - 360 396 CAD カート 在庫品
KSM-50-M10-30 50 M10 1.5 30 32 17 22 52 - 360 396 CAD カート 在庫品
KSM-50-M10-35 50 M10 1.5 35 32 17 22 55 - 430 473 CAD カート 在庫品
KSM-50-M10-40 50 M10 1.5 40 32 17 22 57 - 430 473 CAD カート 在庫品
KSM-50-M10-45 50 M10 1.5 45 32 17 22 59 - 430 473 CAD カート 在庫品
KSM-50-M10-50 50 M10 1.5 50 32 17 22 61 - 500 550 CAD カート 実働10日目出荷
KSM-50-M10-55 50 M10 1.5 55 32 17 22 64 - 470 517 CAD カート 在庫品
KSM-50-M10-60 50 M10 1.5 60 32 17 22 67 - 510 561 CAD カート 実働10日目出荷
KSM-50-M12-20 50 M12 1.75 20 32 17 22 54 - 510 561 CAD カート 実働10日目出荷
KSM-50-M12-25 50 M12 1.75 25 32 17 22 55 - 540 594 CAD カート 実働10日目出荷
KSM-50-M12-30 50 M12 1.75 30 32 17 22 60 - 520 572 CAD カート 実働10日目出荷
KSM-50-M12-35 50 M12 1.75 35 32 17 22 63 - 540 594 CAD カート 実働10日目出荷
KSM-50-M12-40 50 M12 1.75 40 32 17 22 66 - 570 627 CAD カート 実働10日目出荷
KSM-50-M12-50 50 M12 1.75 50 32 17 22 74 - 680 748 CAD カート 実働10日目出荷
KSM-50-M12-60 50 M12 1.75 60 32 17 22 81 - 610 671 CAD カート 実働10日目出荷
KSM-63-M12-20 63 M12 1.75 20 40 21 26 82 ○ 690 759 CAD カート 在庫品
KSM-63-M12-25 63 M12 1.75 25 40 21 26 86 ○ 690 759 CAD カート 在庫品
KSM-63-M12-30 63 M12 1.75 30 40 21 26 91 ○ 690 759 CAD カート 在庫品
KSM-63-M12-35 63 M12 1.75 35 40 21 26 96 ○ 690 759 CAD カート 在庫品
KSM-63-M12-40 63 M12 1.75 40 40 21 26 100 ○ 720 792 CAD カート 在庫品
KSM-63-M12-50 63 M12 1.75 50 40 21 26 108 ○ 920 1,012 CAD カート 在庫品
KSM-63-M12-60 63 M12 1.75 60 40 21 26 117 ○ 980 1,078 CAD カート 在庫品
