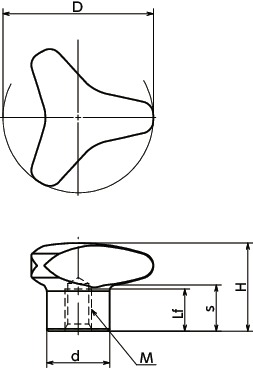

KTLFS-60-M10-A4の形状図
KTLFS-M-A4とKTLFS-M-NIを区別するため、KTLFS-M-A4は座面部に溝加工を施しています。
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | s | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTLFS-60-M10-A4 | 60 | M10 | 1.5 | 18 | 35 | 18 | 25 | 202 | 11,200 | 12,320 | CAD | カート | 実働10日目出荷 |
KTLFS-60-M10-A4の材質・仕上げ
| KTLFS-M-A4 | |
|---|---|
| 本体 | SUS316L ショットブラスト |

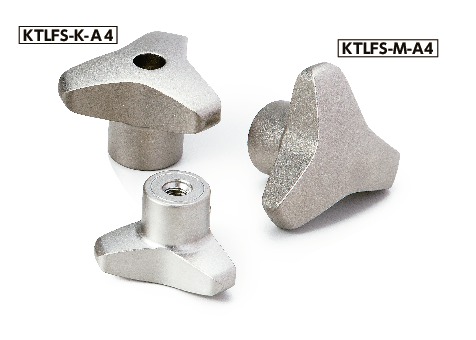

KTLFS-60-M10-A4の特長
- 力のかかりやすい形状です。
- SUS316L製。化学薬品・海洋環境などに対して、SUS304以上の耐蝕性を発揮します。基本成分にモリブデンを含んでおり、高温下でも高い強度があります。
