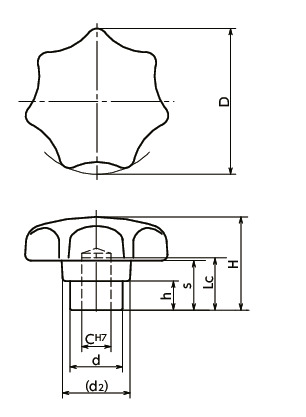

KTR-63-R12の形状図
単位 : mm
| 品番 | D | C | Lc min. | H | s | h | d2 | d | 質量 (g) |
SEMI規格準拠 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTR-63-R12 | 63 | 12 | 22 | 40 | 21 | 14 | 26 | 20 | 77 | ○ | 930 | 1,023 | CAD | カート | 在庫品 |
KTR-63-R12の材質・仕上げ
| KTR | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| ねじ部 | スティール 三価クロメート処理 |
