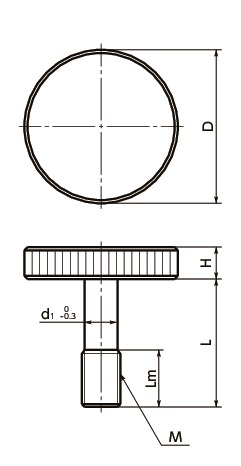

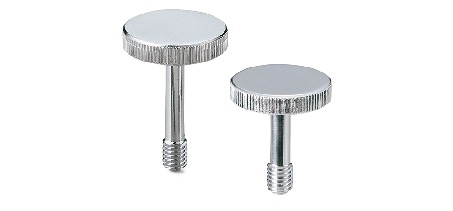

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | L | d1 | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KUM-12-M3-10-SC | 12 | M3 | 0.5 | 4 | 2.5 | 10 | 2.2 | 2 | 290 | 319 | CAD | カート | 在庫品 |
| KUM-12-M3-16-SC | 12 | M3 | 0.5 | 4 | 2.5 | 16 | 2.2 | 3 | 290 | 319 | CAD | カート | 在庫品 |
| KUM-16-M4-10-SC | 16 | M4 | 0.7 | 5 | 3.5 | 10 | 3 | 6 | 380 | 418 | CAD | カート | 在庫品 |
| KUM-16-M4-16-SC | 16 | M4 | 0.7 | 5 | 3.5 | 16 | 3 | 6 | 380 | 418 | CAD | カート | 在庫品 |
| KUM-20-M5-10-SC | 20 | M5 | 0.8 | 6 | 4 | 10 | 3.9 | 11 | 450 | 495 | CAD | カート | 在庫品 |
| KUM-20-M5-16-SC | 20 | M5 | 0.8 | 6 | 4 | 16 | 3.9 | 11 | 450 | 495 | CAD | カート | 在庫品 |
| KUM-20-M5-20-SC | 20 | M5 | 0.8 | 6 | 4 | 20 | 3.9 | 12 | 450 | 495 | CAD | カート | 在庫品 |
| KUM-24-M6-16-SC | 24 | M6 | 1 | 8 | 5 | 16 | 4.6 | 20 | 650 | 715 | CAD | カート | 在庫品 |
| KUM-24-M6-20-SC | 24 | M6 | 1 | 8 | 5 | 20 | 4.6 | 20 | 650 | 715 | CAD | カート | 在庫品 |
| KUM-24-M6-25-SC | 24 | M6 | 1 | 8 | 5 | 25 | 4.6 | 21 | 650 | 715 | CAD | カート | 在庫品 |
| KUM-24-M6-30-SC | 24 | M6 | 1 | 8 | 5 | 30 | 4.6 | 21 | 650 | 715 | CAD | カート | 在庫品 |
| KUM-30-M8-16-SC | 30 | M8 | 1.25 | 10 | 6 | 16 | 6.3 | 36 | 770 | 847 | CAD | カート | 在庫品 |
| KUM-30-M8-20-SC | 30 | M8 | 1.25 | 10 | 6 | 20 | 6.3 | 37 | 770 | 847 | CAD | カート | 在庫品 |
| KUM-30-M8-25-SC | 30 | M8 | 1.25 | 10 | 6 | 25 | 6.3 | 39 | 770 | 847 | CAD | カート | 在庫品 |
| KUM-30-M8-30-SC | 30 | M8 | 1.25 | 10 | 6 | 30 | 6.3 | 40 | 770 | 847 | CAD | カート | 在庫品 |
| KUM-36-M10-20-SC | 36 | M10 | 1.5 | 12 | 8 | 20 | 8 | 69 | 1,020 | 1,122 | CAD | カート | 在庫品 |
| KUM-36-M10-25-SC | 36 | M10 | 1.5 | 12 | 8 | 25 | 8 | 71 | 1,020 | 1,122 | CAD | カート | 在庫品 |
| KUM-36-M10-30-SC | 36 | M10 | 1.5 | 12 | 8 | 30 | 8 | 73 | 1,020 | 1,122 | CAD | カート | 在庫品 |
| KUM-36-M10-40-SC | 36 | M10 | 1.5 | 12 | 8 | 40 | 8 | 77 | 1,020 | 1,122 | CAD | カート | 在庫品 |
材質・仕上げ
| KUM-SC | |
|---|---|
| 本体 | SWCH10R バフ研磨・クロムメッキ |
使用上の注意
カバー側のねじ穴の内径はd1以上としてください。カバーの厚さは0.8mm以上としてください。
取りつけ例

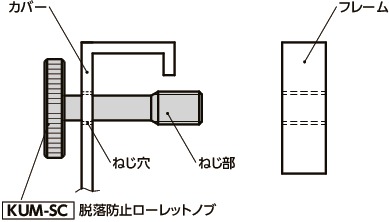

カバーにねじ穴を加工して、ノブのねじ部を貫通させてください。ねじをフレームから取りはずしても、ノブのねじ部がカバーのねじ穴に引っかかるため、ノブがカバーから抜け落ちることはありません。
