KXM/クランプノブ

Clamp Knob

安全上の注意

KXMクランプノブ

形状図

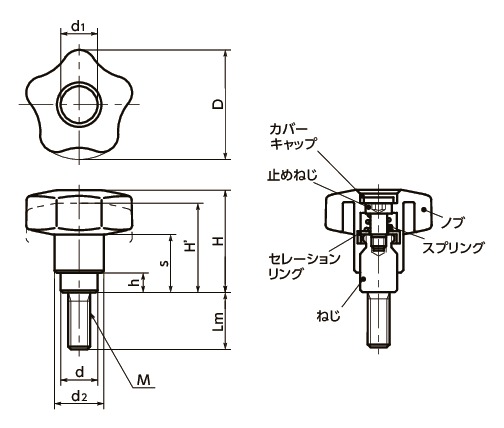

KXMクランプノブ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
Lm
すべて
12
16
20
25
32
40
50
63
80
SEMI規格準拠
すべて
-
○

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H H' s d2 d1 d h 質量
(g)		 SEMI規格準拠 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
KXM-40-M6-12 40 M6 1 12 37 34.5 21 18 13.5 13.5 7 40 - 2,580 2,838 CAD カート 在庫品
KXM-40-M6-16 40 M6 1 16 37 34.5 21 18 13.5 13.5 7 41 - 2,590 2,849 CAD カート 在庫品
KXM-40-M6-20 40 M6 1 20 37 34.5 21 18 13.5 13.5 7 42 - 2,590 2,849 CAD カート 在庫品
KXM-40-M6-25 40 M6 1 25 37 34.5 21 18 13.5 13.5 7 43 - 2,610 2,871 CAD カート 在庫品
KXM-40-M6-32 40 M6 1 32 37 34.5 21 18 13.5 13.5 7 45 - 2,620 2,882 CAD カート 在庫品
KXM-40-M6-40 40 M6 1 40 37 34.5 21 18 13.5 13.5 7 46 - 2,660 2,926 CAD カート 在庫品
KXM-40-M6-50 40 M6 1 50 37 34.5 21 18 13.5 13.5 7 48 - 2,680 2,948 CAD カート 在庫品
KXM-40-M6-63 40 M6 1 63 37 34.5 21 18 13.5 13.5 7 51 - 2,730 3,003 CAD カート 在庫品
KXM-40-M8-12 40 M8 1.25 12 37 34.5 21 18 13.5 13.5 7 43 - 2,580 2,838 CAD カート 在庫品
KXM-40-M8-16 40 M8 1.25 16 37 34.5 21 18 13.5 13.5 7 45 - 2,590 2,849 CAD カート 在庫品
KXM-40-M8-20 40 M8 1.25 20 37 34.5 21 18 13.5 13.5 7 47 - 2,590 2,849 CAD カート 在庫品
KXM-40-M8-25 40 M8 1.25 25 37 34.5 21 18 13.5 13.5 7 49 - 2,610 2,871 CAD カート 在庫品
KXM-40-M8-32 40 M8 1.25 32 37 34.5 21 18 13.5 13.5 7 52 - 2,620 2,882 CAD カート 在庫品
KXM-40-M8-40 40 M8 1.25 40 37 34.5 21 18 13.5 13.5 7 55 - 2,660 2,926 CAD カート 在庫品
KXM-40-M8-50 40 M8 1.25 50 37 34.5 21 18 13.5 13.5 7 59 - 2,680 2,948 CAD カート 在庫品
KXM-40-M8-63 40 M8 1.25 63 37 34.5 21 18 13.5 13.5 7 64 - 2,730 3,003 CAD カート 在庫品
KXM-40-M10-20 40 M10 1.5 20 37 34.5 21 18 13.5 13.5 7 50 - 2,590 2,849 CAD カート 在庫品
KXM-40-M10-25 40 M10 1.5 25 37 34.5 21 18 13.5 13.5 7 53 - 2,610 2,871 CAD カート 在庫品
KXM-40-M10-32 40 M10 1.5 32 37 34.5 21 18 13.5 13.5 7 57 - 2,620 2,882 CAD カート 在庫品
KXM-40-M10-40 40 M10 1.5 40 37 34.5 21 18 13.5 13.5 7 61 - 2,660 2,926 CAD カート 在庫品
KXM-40-M10-50 40 M10 1.5 50 37 34.5 21 18 13.5 13.5 7 67 - 2,680 2,948 CAD カート 在庫品
KXM-40-M10-63 40 M10 1.5 63 37 34.5 21 18 13.5 13.5 7 74 - 2,730 3,003 CAD カート 在庫品
KXM-40-M10-80 40 M10 1.5 80 37 34.5 21 18 13.5 13.5 7 84 - 2,850 3,135 CAD カート 在庫品
KXM-50-M8-16 50 M8 1.25 16 42 38.5 23 22 16.5 16 8 68 ○ 2,800 3,080 CAD カート 在庫品
KXM-50-M8-20 50 M8 1.25 20 42 38.5 23 22 16.5 16 8 70 ○ 2,800 3,080 CAD カート 在庫品
KXM-50-M8-25 50 M8 1.25 25 42 38.5 23 22 16.5 16 8 72 ○ 2,820 3,102 CAD カート 在庫品
KXM-50-M8-32 50 M8 1.25 32 42 38.5 23 22 16.5 16 8 75 ○ 2,880 3,168 CAD カート 在庫品
KXM-50-M8-40 50 M8 1.25 40 42 38.5 23 22 16.5 16 8 78 ○ 2,890 3,179 CAD カート 在庫品
KXM-50-M8-50 50 M8 1.25 50 42 38.5 23 22 16.5 16 8 81 ○ 2,920 3,212 CAD カート 在庫品
KXM-50-M8-63 50 M8 1.25 63 42 38.5 23 22 16.5 16 8 85 ○ 2,970 3,267 CAD カート 在庫品
KXM-50-M8-80 50 M8 1.25 80 42 38.5 23 22 16.5 16 8 90 ○ 3,120 3,432 CAD カート 在庫品
KXM-50-M10-16 50 M10 1.5 16 42 38.5 23 22 16.5 16 8 68 ○ 2,800 3,080 CAD カート 在庫品
KXM-50-M10-20 50 M10 1.5 20 42 38.5 23 22 16.5 16 8 71 ○ 2,800 3,080 CAD カート 在庫品
KXM-50-M10-25 50 M10 1.5 25 42 38.5 23 22 16.5 16 8 74 ○ 2,820 3,102 CAD カート 在庫品
KXM-50-M10-32 50 M10 1.5 32 42 38.5 23 22 16.5 16 8 78 ○ 2,880 3,168 CAD カート 在庫品
KXM-50-M10-40 50 M10 1.5 40 42 38.5 23 22 16.5 16 8 83 ○ 2,890 3,179 CAD カート 在庫品
KXM-50-M10-50 50 M10 1.5 50 42 38.5 23 22 16.5 16 8 89 ○ 2,920 3,212 CAD カート 在庫品
KXM-50-M10-63 50 M10 1.5 63 42 38.5 23 22 16.5 16 8 97 ○ 2,970 3,267 CAD カート 在庫品
KXM-50-M10-80 50 M10 1.5 80 42 38.5 23 22 16.5 16 8 107 ○ 3,120 3,432 CAD カート 在庫品
KXM-50-M12-25 50 M12 1.75 25 42 38.5 23 22 16.5 16 8 80 ○ 2,820 3,102 CAD カート 在庫品
KXM-50-M12-32 50 M12 1.75 32 42 38.5 23 22 16.5 16 8 85 ○ 2,880 3,168 CAD カート 在庫品
KXM-50-M12-40 50 M12 1.75 40 42 38.5 23 22 16.5 16 8 91 ○ 2,890 3,179 CAD カート 在庫品
KXM-50-M12-50 50 M12 1.75 50 42 38.5 23 22 16.5 16 8 98 ○ 2,920 3,212 CAD カート 在庫品
KXM-50-M12-63 50 M12 1.75 63 42 38.5 23 22 16.5 16 8 106 ○ 2,970 3,267 CAD カート 在庫品
KXM-50-M12-80 50 M12 1.75 80 42 38.5 23 22 16.5 16 8 118 ○ 3,120 3,432 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！


材質・仕上げ

KXM
ノブ ナイロン6（つや消し黒）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
止めねじ SUM22L
四三酸化鉄皮膜（黒）
セレーションリング 亜鉛ダイカスト
カバーキャップ ナイロン6（つや消し黒）

特長

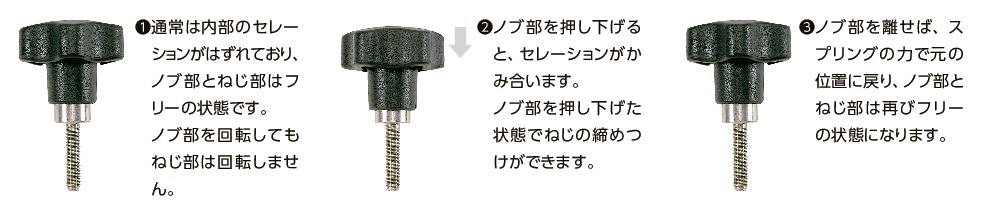

  • 通常はセレーションがはずれた状態で、ノブがフリーに回転します。
  • ノブを押し下げればセレーションがかみ合い、ねじの調整ができます。
  • 不用意なノブの操作を防止します。

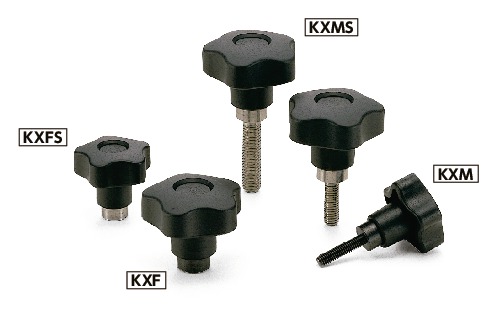

  • 商品記号により、タイプおよびねじ部の材質が選択できます。
商品記号 タイプ ねじ部の材質
KXM おねじ スティール製
KXMS おねじ ステンレス製
KXF めねじ スティール製
KXFS めねじ ステンレス製

使用方法

KXMクランプノブ


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
