UMPスティール取っ手

形状図

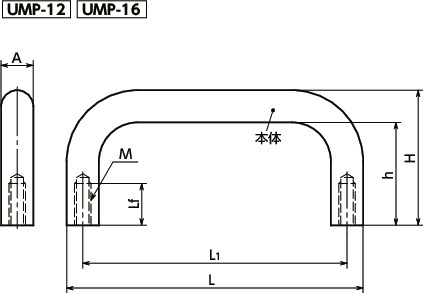

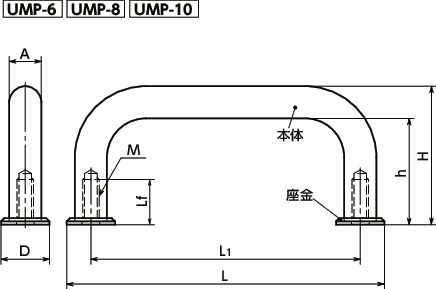

UMPスティール取っ手 寸法図

UMPスティール取っ手 寸法図

寸法・CAD・価格

絞り込み

A
すべて
6
8
10
12
16
L1
すべて
32
45
55
64
88
96
100
120
128
180
200
235
125
160
250
300
SEMI規格準拠
すべて
-
○

単位 : mm

品番 A L1 D H h L Lf min. M 質量
(g)		 許容荷重＊1
(N)		 適用座金 SEMI規格準拠 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UMP-6-32-CR 6 32 9 26 20 41 7 M3 16 1000 付属 - M3×10 1,160 1,276 CAD カート 実働10日目出荷
UMP-6-32-BK 6 32 9 26 20 41 7 M3 16 1000 付属 - M3×10 1,390 1,529 CAD カート 実働10日目出荷
UMP-6-32 6 32 9 26 20 41 7 M3 16 1000 付属 - M3×10 1,460 1,606 CAD カート 実働10日目出荷
UMP-6-45-CR 6 45 9 26 20 54 7 M3 19 1000 付属 - M3×10 1,160 1,276 CAD カート 実働10日目出荷
UMP-6-45-BK 6 45 9 26 20 54 7 M3 19 1000 付属 - M3×10 1,410 1,551 CAD カート 実働10日目出荷
UMP-6-45 6 45 9 26 20 54 7 M3 19 1000 付属 - M3×10 1,490 1,639 CAD カート 実働10日目出荷
UMP-6-55-CR 6 55 9 26 20 64 7 M3 21 1000 付属 - M3×10 1,160 1,276 CAD カート 実働10日目出荷
UMP-6-55-BK 6 55 9 26 20 64 7 M3 21 1000 付属 - M3×10 1,430 1,573 CAD カート 実働10日目出荷
UMP-6-55 6 55 9 26 20 64 7 M3 21 1000 付属 - M3×10 1,510 1,661 CAD カート 実働10日目出荷
UMP-6-64-CR 6 64 9 26 20 73 7 M3 24 1000 付属 - M3×10 1,160 1,276 CAD カート 実働10日目出荷
UMP-6-64-BK 6 64 9 26 20 73 7 M3 24 1000 付属 - M3×10 1,450 1,595 CAD カート 実働10日目出荷
UMP-6-64 6 64 9 26 20 73 7 M3 24 1000 付属 - M3×10 1,520 1,672 CAD カート 実働10日目出荷
UMP-6-88-CR 6 88 9 26 20 97 7 M3 29 1000 付属 - M3×10 1,160 1,276 CAD カート 実働10日目出荷
UMP-6-88-BK 6 88 9 26 20 97 7 M3 29 1000 付属 - M3×10 1,390 1,529 CAD カート 実働10日目出荷
UMP-6-88 6 88 9 26 20 97 7 M3 29 1000 付属 - M3×10 1,450 1,595 CAD カート 実働10日目出荷
UMP-8-55-CR 8 55 12 35 27 67 9 M4 40 1000 付属 - M4×10 1,270 1,397 CAD カート 在庫品
UMP-8-55-BK 8 55 12 35 27 67 9 M4 40 1000 付属 - M4×10 1,420 1,562 CAD カート 実働10日目出荷
UMP-8-55 8 55 12 35 27 67 9 M4 40 1000 付属 - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UMP-8-64-CR 8 64 12 35 27 76 9 M4 43 1000 付属 - M4×10 1,280 1,408 CAD カート 在庫品
UMP-8-64-BK 8 64 12 35 27 76 9 M4 43 1000 付属 - M4×10 1,440 1,584 CAD カート 実働10日目出荷
UMP-8-64 8 64 12 35 27 76 9 M4 43 1000 付属 - M4×10 1,280 1,408 CAD カート 実働10日目出荷
UMP-8-88-CR 8 88 12 35 27 100 9 M4 54 1000 付属 - M4×10 1,180 1,298 CAD カート 在庫品
UMP-8-88-BK 8 88 12 35 27 100 9 M4 54 1000 付属 - M4×10 1,420 1,562 CAD カート 実働10日目出荷
UMP-8-88 8 88 12 35 27 100 9 M4 54 1000 付属 - M4×10 1,320 1,452 CAD カート 実働10日目出荷
UMP-8-96-CR 8 96 12 35 27 108 9 M4 57 1000 付属 - M4×10 1,260 1,386 CAD カート 実働10日目出荷
UMP-8-96-BK 8 96 12 35 27 108 9 M4 57 1000 付属 - M4×10 1,470 1,617 CAD カート 実働10日目出荷
UMP-8-96 8 96 12 35 27 108 9 M4 57 1000 付属 - M4×10 1,330 1,463 CAD カート 実働10日目出荷
UMP-8-100-CR 8 100 12 35 27 112 9 M4 59 1000 付属 - M4×10 1,260 1,386 CAD カート 在庫品
UMP-8-100-BK 8 100 12 35 27 112 9 M4 59 1000 付属 - M4×10 1,330 1,463 CAD カート 実働10日目出荷
UMP-8-100 8 100 12 35 27 112 9 M4 59 1000 付属 - M4×10 1,320 1,452 CAD カート 実働10日目出荷
UMP-8-120-CR 8 120 12 35 27 132 9 M4 66 1000 付属 - M4×10 1,290 1,419 CAD カート 実働10日目出荷
UMP-8-120-BK 8 120 12 35 27 132 9 M4 66 1000 付属 - M4×10 1,390 1,529 CAD カート 実働10日目出荷
UMP-8-120 8 120 12 35 27 132 9 M4 66 1000 付属 - M4×10 1,340 1,474 CAD カート 実働10日目出荷
UMP-8-128-CR 8 128 12 35 27 140 9 M4 70 1000 付属 - M4×10 1,480 1,628 CAD カート 実働10日目出荷
UMP-8-128-BK 8 128 12 35 27 140 9 M4 70 1000 付属 - M4×10 1,400 1,540 CAD カート 実働10日目出荷
UMP-8-128 8 128 12 35 27 140 9 M4 70 1000 付属 - M4×10 1,370 1,507 CAD カート 実働10日目出荷
UMP-10-88-CR 10 88 15 43 33 103 13 M5 91 1000 付属 - M5×12 1,240 1,364 CAD カート 在庫品
UMP-10-88-BK 10 88 15 43 33 103 13 M5 91 1000 付属 - M5×12 1,360 1,496 CAD カート 実働10日目出荷
UMP-10-88 10 88 15 43 33 103 13 M5 91 1000 付属 - M5×12 1,410 1,551 CAD カート 実働10日目出荷
UMP-10-100-CR 10 100 15 43 33 115 13 M5 98 1000 付属 - M5×12 1,260 1,386 CAD カート 在庫品
UMP-10-100-BK 10 100 15 43 33 115 13 M5 98 1000 付属 - M5×12 1,370 1,507 CAD カート 実働10日目出荷
UMP-10-100 10 100 15 43 33 115 13 M5 98 1000 付属 - M5×12 1,370 1,507 CAD カート 実働10日目出荷
UMP-10-120-CR 10 120 15 43 33 135 13 M5 109 1000 付属 - M5×12 1,280 1,408 CAD カート 在庫品
UMP-10-120-BK 10 120 15 43 33 135 13 M5 109 1000 付属 - M5×12 1,430 1,573 CAD カート 実働10日目出荷
UMP-10-120 10 120 15 43 33 135 13 M5 109 1000 付属 - M5×12 1,500 1,650 CAD カート 実働10日目出荷
UMP-10-180-CR 10 180 15 43 33 195 13 M5 146 1000 付属 - M5×12 1,530 1,683 CAD カート 在庫品
UMP-10-180-BK 10 180 15 43 33 195 13 M5 146 1000 付属 - M5×12 1,640 1,804 CAD カート 実働10日目出荷
UMP-10-180 10 180 15 43 33 195 13 M5 146 1000 付属 - M5×12 1,680 1,848 CAD カート 実働10日目出荷
UMP-10-200-CR 10 200 15 43 33 215 13 M5 161 1000 付属 - M5×12 1,690 1,859 CAD カート 在庫品
UMP-10-200-BK 10 200 15 43 33 215 13 M5 161 1000 付属 - M5×12 1,830 2,013 CAD カート 実働10日目出荷
UMP-10-200 10 200 15 43 33 215 13 M5 161 1000 付属 - M5×12 1,800 1,980 CAD カート 実働10日目出荷
UMP-10-235-CR 10 235 15 43 33 250 13 M5 183 1000 付属 - M5×12 1,840 2,024 CAD カート 在庫品
UMP-10-235-BK 10 235 15 43 33 250 13 M5 183 1000 付属 - M5×12 1,980 2,178 CAD カート 実働10日目出荷
UMP-10-235 10 235 15 43 33 250 13 M5 183 1000 付属 - M5×12 1,960 2,156 CAD カート 実働10日目出荷
UMP-12-125-CR 12 125 - 51 39 137 12 M6 188 1000 × - M6×12 2,080 2,288 CAD カート 実働10日目出荷
UMP-12-125-BK 12 125 - 51 39 137 12 M6 188 1000 × - M6×12 2,230 2,453 CAD カート 実働10日目出荷
UMP-12-125 12 125 - 51 39 137 12 M6 188 1000 × - M6×12 2,560 2,816 CAD カート 実働10日目出荷
UMP-12-160-CR 12 160 - 51 39 172 12 M6 200 1000 × - M6×12 2,280 2,508 CAD カート 実働10日目出荷
UMP-12-160-BK 12 160 - 51 39 172 12 M6 200 1000 × - M6×12 2,370 2,607 CAD カート 実働10日目出荷
UMP-12-160 12 160 - 51 39 172 12 M6 200 1000 × - M6×12 2,960 3,256 CAD カート 実働10日目出荷
UMP-12-200-CR 12 200 - 51 39 212 12 M6 231 1000 × - M6×12 2,540 2,794 CAD カート 実働10日目出荷
UMP-12-200-BK 12 200 - 51 39 212 12 M6 231 1000 × - M6×12 2,590 2,849 CAD カート 実働10日目出荷
UMP-12-200 12 200 - 51 39 212 12 M6 231 1000 × - M6×12 3,180 3,498 CAD カート 実働10日目出荷
UMP-12-250-CR 12 250 - 51 39 262 12 M6 280 1000 × - M6×12 2,730 3,003 CAD カート 実働10日目出荷
UMP-12-250-BK 12 250 - 51 39 262 12 M6 280 1000 × - M6×12 2,700 2,970 CAD カート 実働10日目出荷
UMP-12-250 12 250 - 51 39 262 12 M6 280 1000 × - M6×12 3,410 3,751 CAD カート 実働10日目出荷
UMP-16-160-CR 16 160 - 59 43 176 12 M6 371 1000 × ○ M6×12 2,430 2,673 CAD カート 実働10日目出荷
UMP-16-160-BK 16 160 - 59 43 176 12 M6 371 1000 × ○ M6×12 2,790 3,069 CAD カート 実働10日目出荷
UMP-16-160 16 160 - 59 43 176 12 M6 371 1000 × ○ M6×12 3,800 4,180 CAD カート 実働10日目出荷
UMP-16-200-CR 16 200 - 59 43 216 12 M6 430 1000 × ○ M6×12 2,680 2,948 CAD カート 実働10日目出荷
UMP-16-200-BK 16 200 - 59 43 216 12 M6 430 1000 × ○ M6×12 3,070 3,377 CAD カート 実働10日目出荷
UMP-16-200 16 200 - 59 43 216 12 M6 430 1000 × ○ M6×12 4,140 4,554 CAD カート 実働10日目出荷
UMP-16-250-CR 16 250 - 59 43 266 12 M6 503 1000 × ○ M6×12 2,860 3,146 CAD カート 実働10日目出荷
UMP-16-250-BK 16 250 - 59 43 266 12 M6 503 1000 × ○ M6×12 3,210 3,531 CAD カート 実働10日目出荷
UMP-16-250 16 250 - 59 43 266 12 M6 503 1000 × ○ M6×12 4,320 4,752 CAD カート 実働10日目出荷
UMP-16-300-CR 16 300 - 59 43 316 12 M6 587 1000 × ○ M6×12 3,270 3,597 CAD カート 実働10日目出荷
UMP-16-300-BK 16 300 - 59 43 316 12 M6 587 1000 × ○ M6×12 3,570 3,927 CAD カート 実働10日目出荷
UMP-16-300 16 300 - 59 43 316 12 M6 587 1000 × ○ M6×12 4,640 5,104 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UMP-CR UMP-BK UMP
本体 スティール
クロムメッキ		 スティール
静電塗装（黒）		 スティール
四三酸化鉄皮膜（黒）
座金＊1 亜鉛ダイカスト
ニッケルメッキ		 亜鉛ダイカスト
ニッケルメッキ		 亜鉛ダイカスト
ニッケルメッキ
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7 SUSXM7 SUSXM7

＊1：　UMP-12UMP-16には座金は付属していません。


取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 握りやすい太さ、信頼性・安全性にすぐれた形状・寸法です。
  • 座金が付属しています（UMP-12UMP-16を除く）。安定性にすぐれ、取りつけ部を美しく装飾できます。
  • 品番の末尾記号により、表面処理が選択できます。
末尾記号 表面処理
CR クロムメッキ
BK 静電塗装（黒）
なし 四三酸化鉄皮膜（黒）
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M3×10 220
M4×10 220
M5×12 220
M6×12 220

＊1：　スティール取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
