USPステンレス取っ手

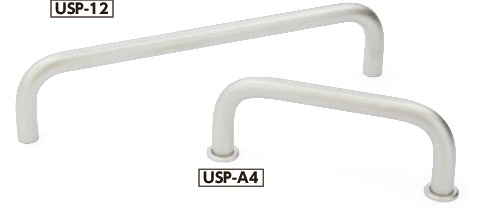

形状図

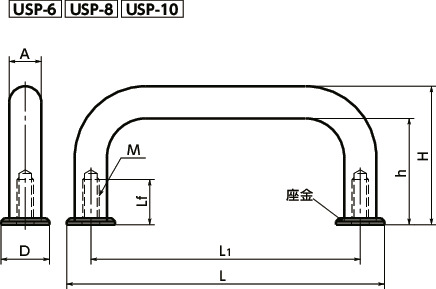

USPステンレス取っ手 寸法図

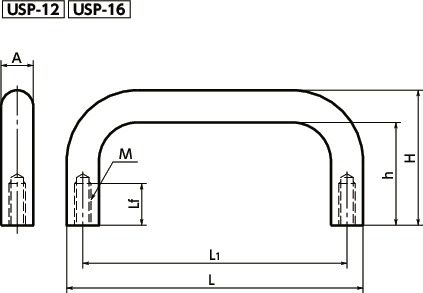

USPステンレス取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
6
8
10
12
16
L1
すべて
32
45
55
64
88
96
100
120
128
180
200
235
125
160
250
300
SEMI規格準拠
すべて
-
○

単位 : mm

品番 M Lf H h A D L L1 質量
(g)		 許容荷重＊1
(N)		 適用座金 SEMI規格準拠 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
USP-6-32 M3 8 26 20 6 9 41 32 16 1000 付属 - M3×10 1,470 1,617 CAD カート 実働10日目出荷
USP-6-45 M3 8 26 20 6 9 54 45 19 1000 付属 - M3×10 1,490 1,639 CAD カート 実働10日目出荷
USP-6-55 M3 8 26 20 6 9 64 55 21 1000 付属 - M3×10 1,510 1,661 CAD カート 実働10日目出荷
USP-6-64 M3 8 26 20 6 9 73 64 23 1000 付属 - M3×10 1,530 1,683 CAD カート 実働10日目出荷
USP-6-88 M3 8 26 20 6 9 97 88 25 1000 付属 - M3×10 1,580 1,738 CAD カート 実働10日目出荷
USP-8-55 M4 9 35 27 8 12 67 55 35 1000 付属 - M4×10 1,280 1,408 CAD カート 実働10日目出荷
USP-8-64 M4 9 35 27 8 12 76 64 43 1000 付属 - M4×10 1,420 1,562 CAD カート 在庫品
USP-8-88 M4 9 35 27 8 12 100 88 54 1000 付属 - M4×10 1,330 1,463 CAD カート 在庫品
USP-8-96 M4 9 35 27 8 12 108 96 57 1000 付属 - M4×10 1,510 1,661 CAD カート 実働10日目出荷
USP-8-100 M4 9 35 27 8 12 112 100 59 1000 付属 - M4×10 1,350 1,485 CAD カート 在庫品
USP-8-120 M4 9 35 27 8 12 132 120 66 1000 付属 - M4×10 1,420 1,562 CAD カート 実働10日目出荷
USP-8-128 M4 9 35 27 8 12 140 128 70 1000 付属 - M4×10 1,670 1,837 CAD カート 実働10日目出荷
USP-10-88 M5 13 43 33 10 15 103 88 91 1000 付属 - M5×12 1,460 1,606 CAD カート 在庫品
USP-10-100 M5 13 43 33 10 15 115 100 98 1000 付属 - M5×12 1,530 1,683 CAD カート 在庫品
USP-10-120 M5 13 43 33 10 15 135 120 109 1000 付属 - M5×12 1,570 1,727 CAD カート 在庫品
USP-10-180 M5 13 43 33 10 15 195 180 146 1000 付属 - M5×12 1,860 2,046 CAD カート 在庫品
USP-10-200 M5 13 43 33 10 15 215 200 161 1000 付属 - M5×12 1,960 2,156 CAD カート 在庫品
USP-10-235 M5 13 43 33 10 15 250 235 183 1000 付属 - M5×12 2,100 2,310 CAD カート 在庫品
USP-12-125 M6 12 51 39 12 - 137 125 163 1000 × - M6×12 2,300 2,530 CAD カート 在庫品
USP-12-160 M6 12 51 39 12 - 172 160 201 1000 × - M6×12 2,800 3,080 CAD カート 在庫品
USP-12-200 M6 12 51 39 12 - 212 200 237 1000 × - M6×12 3,080 3,388 CAD カート 在庫品
USP-12-250 M6 12 51 39 12 - 262 250 282 1000 × - M6×12 3,330 3,663 CAD カート 在庫品
USP-16-160 M6 12 59 43 16 - 176 160 373 1000 × ○ M6×12 4,070 4,477 CAD カート 在庫品
USP-16-200 M6 12 59 43 16 - 216 200 438 1000 × ○ M6×12 4,580 5,038 CAD カート 実働10日目出荷
USP-16-250 M6 12 59 43 16 - 266 250 524 1000 × ○ M6×12 5,000 5,500 CAD カート 在庫品
USP-16-300 M6 12 59 43 16 - 316 300 603 1000 × ○ M6×12 5,480 6,028 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

USP＊1
本体 SUS303＊2
ショットブラスト
座金 SUS303
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7

＊1：　USP-12USP-16には座金は付属していません。
＊2：　USP-12USP-16はSUS304になります。


取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 握りやすい太さ、信頼性・安全性にすぐれた形状・寸法です。
  • 座金が付属しています（USP-12USP-16を除く）。安定性にすぐれ、取りつけ部を美しく装飾できます。
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M3×10 220
M4×10 220
M5×12 220
M6×12 220

＊1：　ステンレス取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
