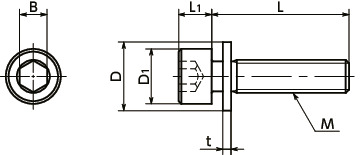

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D1 | D | L1 | B | t | 質量 (g) |
価格 (円/本) |
税込 価格 |
CAD ダウンロード |
数量(本) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNSI1T-M3-8 | M3 | 0.5 | 8 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.52 | 600 | 660 | CAD | カート | 在庫品 |
| SNSI1T-M3-10 | M3 | 0.5 | 10 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.57 | 600 | 660 | CAD | カート | 在庫品 |
| SNSI1T-M3-12 | M3 | 0.5 | 12 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.61 | 610 | 671 | CAD | カート | 在庫品 |
| SNSI1T-M3-16 | M3 | 0.5 | 16 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.73 | 730 | 803 | CAD | カート | 在庫品 |
●同一サイズを複数でご注文の場合は、まとめてクリーン梱包します。
関連サービス
材質・仕上げ
| SNSI1T | |
|---|---|
| ねじ本体 | TW340（チタン2種） |
| 平座金＊1 | TP340（チタン2種） |
＊1： SNSI1T-M3の材質はTP270（チタン1種）です。
用途
自動車・航空宇宙機器・ロボットなどの軽量化FPD製造装置/半導体製造装置/電気・電子機器/海洋機器/メッキ設備/一般製造装置
特長

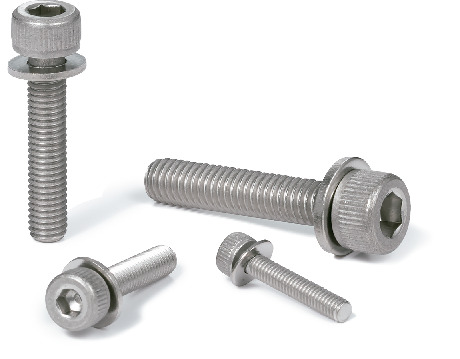

- チタン製の座金組込み六角穴付きボルト。
- ねじにISOの平座金が組み込まれており、脱落の心配がありません。（座金の略称：I=1）
- 座金組込みねじについては、「座金組込みねじ（セムスねじ）とは」をご参照ください。
- ザグリ穴に座金を使用する場合に、ボルトと座金を同時に着脱することができるため、作業性が向上します。
- 比重はステンレス鋼の約60%。
- 非磁性。
- すぐれた耐薬品性・耐海水性。

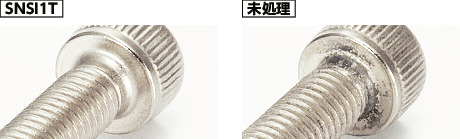

- 特殊化学研磨・光輝処理により表面を改質。さらにクリーン洗浄・クリーン梱包済み。油やゴミの付着がないクリーン仕様です。⇒クリーン洗浄・クリーン梱包サービス
機械的性質
| TW270（チタン1種） | TW340（チタン2種） | |
|---|---|---|
| 引張強さ（Ｎ/mm2） | 270-410 | 340-510 |
| 0.2％耐力（N/mm2） | 165以上 | 215以上 |
| 伸び（％） | 27以上 | 23以上 |
表中の数値は参考値であり、保証値ではありません。
物性
| TW270（チタン1種） TW340（チタン2種） |
|
|---|---|
| 比重 | 4.51 |
| 融点（℃） | 1668 |
| 縦弾性係数（GPa） | 106 |
| 熱伝導率（W/（m・K）） | 17.16 |
| 線膨張係数（K-1） | 8.4×10-6 |
| 電気抵抗率（μΩ・m） | 0.55 |
| 透磁率（μ） | 1.0001（非磁性） |
表中の数値は参考値であり、保証値ではありません。
