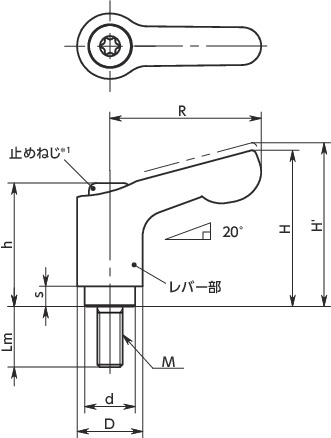

形状図
＊1： 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H | H' | h | s | D | d | 歯数 | 最大荷重＊1 (N) |
最大締付力＊1 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCMS-5-12-CR | M5 | 0.8 | 12 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 28 | 1,510 | 1,661 | CAD | カート | 在庫品 |
| LDCMS-5-16-CR | M5 | 0.8 | 16 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 28 | 1,510 | 1,661 | CAD | カート | 在庫品 |
| LDCMS-5-20-CR | M5 | 0.8 | 20 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 28 | 1,510 | 1,661 | CAD | カート | 在庫品 |
| LDCMS-5-25-CR | M5 | 0.8 | 25 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 29 | 1,510 | 1,661 | CAD | カート | 在庫品 |
| LDCMS-5-32-CR | M5 | 0.8 | 32 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 30 | 1,510 | 1,661 | CAD | カート | 在庫品 |
| LDCMS-5-40-CR | M5 | 0.8 | 40 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 31 | 1,570 | 1,727 | CAD | カート | 在庫品 |
| LDCMS-5-50-CR | M5 | 0.8 | 50 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 32 | 1,570 | 1,727 | CAD | カート | 在庫品 |
＊1： 最大荷重・最大締付力の定義は「クランプレバー・テンションレバーの使用方法について」をご参照ください。⇒クランプレバー・テンションレバーの使用方法について
材質・仕上げ
| LDCMS-CR | |
|---|---|
| レバー部 | 亜鉛ダイカスト クロムメッキ |
| ねじ部 | SUS303 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |

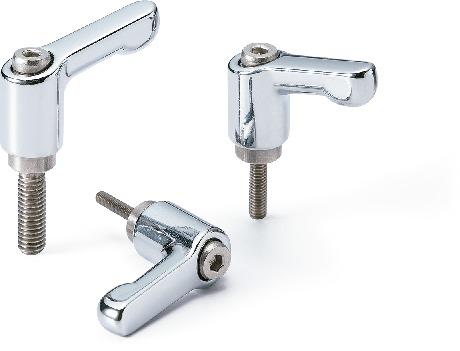

特長
- ねじ部がステンレス製のコンパクトタイプのクランプレバー。
- 回し半径30mm。省スペースです。
- レバー部はクロムメッキで美しい仕上がり。
