NBK

  • クランプレバー

LDCMS-5

ミニクランプレバー（おねじ）

Clamp Lever - Miniature Type

安全上の注意使用方法

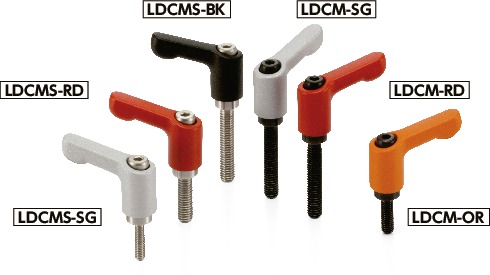

LDCMSミニクランプレバー（おねじ）

形状図

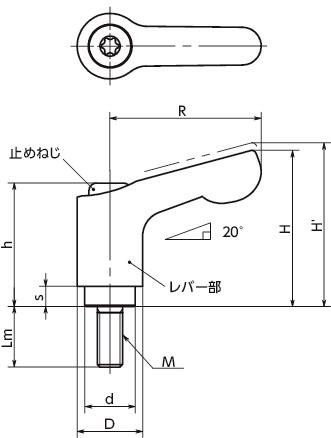

LDCMSミニクランプレバー（おねじ）寸法図

＊1：　止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
Lm
すべて
12
16
20
25
32
40
50
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDCMS-5-12-BK M5 0.8 12 30 31 34.5 24.5 4 13 10 18 90 3.9 28 BK 1,150 1,265 CAD カート 在庫品
LDCMS-5-12-OR M5 0.8 12 30 31 34.5 24.5 4 13 10 18 90 3.9 28 OR 1,150 1,265 CAD カート 在庫品
LDCMS-5-12-RD M5 0.8 12 30 31 34.5 24.5 4 13 10 18 90 3.9 28 RD 1,150 1,265 CAD カート 在庫品
LDCMS-5-12-SG M5 0.8 12 30 31 34.5 24.5 4 13 10 18 90 3.9 28 SG 1,150 1,265 CAD カート 在庫品
LDCMS-5-16-BK M5 0.8 16 30 31 34.5 24.5 4 13 10 18 90 3.9 28 BK 1,150 1,265 CAD カート 在庫品
LDCMS-5-16-OR M5 0.8 16 30 31 34.5 24.5 4 13 10 18 90 3.9 28 OR 1,150 1,265 CAD カート 在庫品
LDCMS-5-16-RD M5 0.8 16 30 31 34.5 24.5 4 13 10 18 90 3.9 28 RD 1,150 1,265 CAD カート 在庫品
LDCMS-5-16-SG M5 0.8 16 30 31 34.5 24.5 4 13 10 18 90 3.9 28 SG 1,150 1,265 CAD カート 在庫品
LDCMS-5-20-BK M5 0.8 20 30 31 34.5 24.5 4 13 10 18 90 3.9 28 BK 1,150 1,265 CAD カート 在庫品
LDCMS-5-20-OR M5 0.8 20 30 31 34.5 24.5 4 13 10 18 90 3.9 28 OR 1,150 1,265 CAD カート 在庫品
LDCMS-5-20-RD M5 0.8 20 30 31 34.5 24.5 4 13 10 18 90 3.9 28 RD 1,150 1,265 CAD カート 在庫品
LDCMS-5-20-SG M5 0.8 20 30 31 34.5 24.5 4 13 10 18 90 3.9 28 SG 1,150 1,265 CAD カート 在庫品
LDCMS-5-25-BK M5 0.8 25 30 31 34.5 24.5 4 13 10 18 90 3.9 29 BK 1,150 1,265 CAD カート 在庫品
LDCMS-5-25-OR M5 0.8 25 30 31 34.5 24.5 4 13 10 18 90 3.9 29 OR 1,150 1,265 CAD カート 在庫品
LDCMS-5-25-RD M5 0.8 25 30 31 34.5 24.5 4 13 10 18 90 3.9 29 RD 1,150 1,265 CAD カート 在庫品
LDCMS-5-25-SG M5 0.8 25 30 31 34.5 24.5 4 13 10 18 90 3.9 29 SG 1,150 1,265 CAD カート 在庫品
LDCMS-5-32-BK M5 0.8 32 30 31 34.5 24.5 4 13 10 18 90 3.9 30 BK 1,150 1,265 CAD カート 在庫品
LDCMS-5-32-OR M5 0.8 32 30 31 34.5 24.5 4 13 10 18 90 3.9 30 OR 1,150 1,265 CAD カート 在庫品
LDCMS-5-32-RD M5 0.8 32 30 31 34.5 24.5 4 13 10 18 90 3.9 30 RD 1,150 1,265 CAD カート 在庫品
LDCMS-5-32-SG M5 0.8 32 30 31 34.5 24.5 4 13 10 18 90 3.9 30 SG 1,150 1,265 CAD カート 在庫品
LDCMS-5-40-BK M5 0.8 40 30 31 34.5 24.5 4 13 10 18 90 3.9 31 BK 1,210 1,331 CAD カート 在庫品
LDCMS-5-40-OR M5 0.8 40 30 31 34.5 24.5 4 13 10 18 90 3.9 31 OR 1,210 1,331 CAD カート 在庫品
LDCMS-5-40-RD M5 0.8 40 30 31 34.5 24.5 4 13 10 18 90 3.9 31 RD 1,210 1,331 CAD カート 在庫品
LDCMS-5-40-SG M5 0.8 40 30 31 34.5 24.5 4 13 10 18 90 3.9 31 SG 1,210 1,331 CAD カート 在庫品
LDCMS-5-50-BK M5 0.8 50 30 31 34.5 24.5 4 13 10 18 90 3.9 32 BK 1,210 1,331 CAD カート 在庫品
LDCMS-5-50-OR M5 0.8 50 30 31 34.5 24.5 4 13 10 18 90 3.9 32 OR 1,210 1,331 CAD カート 在庫品
LDCMS-5-50-RD M5 0.8 50 30 31 34.5 24.5 4 13 10 18 90 3.9 32 RD 1,210 1,331 CAD カート 在庫品
LDCMS-5-50-SG M5 0.8 50 30 31 34.5 24.5 4 13 10 18 90 3.9 32 SG 1,210 1,331 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDCMS
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUS303
止めねじ ステンレス
スプリング ステンレス鋼線

特長

  • コンパクトタイプのクランプレバー。
  • 回し半径30mm。省スペースです。
  • ねじ部の材質は2種類。
    LDCM----スティール製
    LDCMS----ステンレス製
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバー&テンションレバーの正しい使い方

関連商品

長穴を利用したスライド機構の位置決め・固定に適した座金SWAS-PPKがあります。SWAS-PPK
