NBK

  • クランプレバー

クランプレバー（リーマ穴）

Clamp Lever

LDR

安全上の注意使用方法

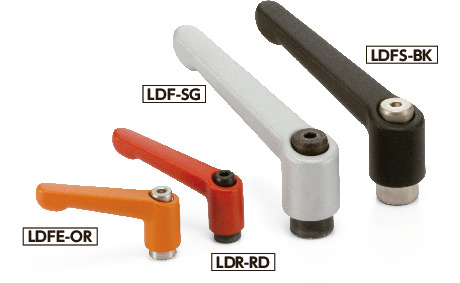

LDRクランプレバー（リーマ穴）

形状図

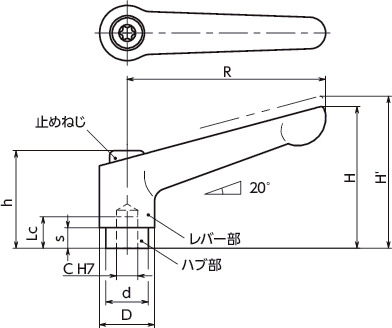

LDRクランプレバー（リーマ穴）寸法図

寸法・CAD・価格

絞り込み

C
すべて
5
6
8
10
12
16
Lc
すべて
9
11
14
17
22
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 C Lc R H H' h s D d 歯数 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDR-5-BK 5 9 45 34 37.5 24.5 4 13 10 18 33 BK 890 979 CAD カート 実働15日目出荷
LDR-5-OR 5 9 45 34 37.5 24.5 4 13 10 18 33 OR 890 979 CAD カート 実働15日目出荷
LDR-5-RD 5 9 45 34 37.5 24.5 4 13 10 18 33 RD 890 979 CAD カート 実働15日目出荷
LDR-5-SG 5 9 45 34 37.5 24.5 4 13 10 18 33 SG 890 979 CAD カート 実働15日目出荷
LDR-6-BK 6 9 45 34 37.5 24.5 4 13 10 18 32 BK 1,000 1,100 CAD カート 在庫品
LDR-6-OR 6 9 45 34 37.5 24.5 4 13 10 18 32 OR 1,000 1,100 CAD カート 在庫品
LDR-6-RD 6 9 45 34 37.5 24.5 4 13 10 18 32 RD 1,000 1,100 CAD カート 在庫品
LDR-6-SG 6 9 45 34 37.5 24.5 4 13 10 18 32 SG 1,000 1,100 CAD カート 在庫品
LDR-8-BK 8 11 63 45 49 31 6.5 17.5 13.5 24 73 BK 1,130 1,243 CAD カート 在庫品
LDR-8-OR 8 11 63 45 49 31 6.5 17.5 13.5 24 73 OR 1,130 1,243 CAD カート 在庫品
LDR-8-RD 8 11 63 45 49 31 6.5 17.5 13.5 24 73 RD 1,130 1,243 CAD カート 在庫品
LDR-8-SG 8 11 63 45 49 31 6.5 17.5 13.5 24 73 SG 1,130 1,243 CAD カート 在庫品
LDR-8B-BK 8 14 78 54 58 36 8 21 16 26 122 BK 1,610 1,771 CAD カート 実働15日目出荷
LDR-8B-OR 8 14 78 54 58 36 8 21 16 26 122 OR 1,610 1,771 CAD カート 実働15日目出荷
LDR-8B-RD 8 14 78 54 58 36 8 21 16 26 122 RD 1,610 1,771 CAD カート 実働15日目出荷
LDR-8B-SG 8 14 78 54 58 36 8 21 16 26 122 SG 1,610 1,771 CAD カート 実働15日目出荷
LDR-10-BK 10 14 78 54 58 36 8 21 16 26 118 BK 1,290 1,419 CAD カート 在庫品
LDR-10-OR 10 14 78 54 58 36 8 21 16 26 118 OR 1,290 1,419 CAD カート 在庫品
LDR-10-RD 10 14 78 54 58 36 8 21 16 26 118 RD 1,290 1,419 CAD カート 在庫品
LDR-10-SG 10 14 78 54 58 36 8 21 16 26 118 SG 1,290 1,419 CAD カート 在庫品
LDR-12-BK 12 17 92 64 68 43 11 24 19 28 196 BK 1,530 1,683 CAD カート 在庫品
LDR-12-OR 12 17 92 64 68 43 11 24 19 28 196 OR 1,530 1,683 CAD カート 在庫品
LDR-12-RD 12 17 92 64 68 43 11 24 19 28 196 RD 1,530 1,683 CAD カート 在庫品
LDR-12-SG 12 17 92 64 68 43 11 24 19 28 196 SG 1,530 1,683 CAD カート 在庫品
LDR-12B-BK 12 22 108 75 80 50.5 12 30 23 30 240 BK 3,010 3,311 CAD カート 実働15日目出荷
LDR-12B-OR 12 22 108 75 80 50.5 12 30 23 30 240 OR 3,010 3,311 CAD カート 実働15日目出荷
LDR-12B-RD 12 22 108 75 80 50.5 12 30 23 30 240 RD 3,010 3,311 CAD カート 実働15日目出荷
LDR-12B-SG 12 22 108 75 80 50.5 12 30 23 30 240 SG 3,010 3,311 CAD カート 実働15日目出荷
LDR-16-BK 16 22 108 75 80 50.5 12 30 23 30 238 BK 1,980 2,178 CAD カート 在庫品
LDR-16-OR 16 22 108 75 80 50.5 12 30 23 30 238 OR 1,980 2,178 CAD カート 在庫品
LDR-16-RD 16 22 108 75 80 50.5 12 30 23 30 238 RD 1,980 2,178 CAD カート 在庫品
LDR-16-SG 16 22 108 75 80 50.5 12 30 23 30 238 SG 1,980 2,178 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDR
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部・ハブ部 スティール
四三酸化鉄皮膜（黒）
止めねじ スティール
四三酸化鉄皮膜（黒）
スプリング ステンレス鋼線

特長

  • リーマ穴タイプのクランプレバー。
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド
