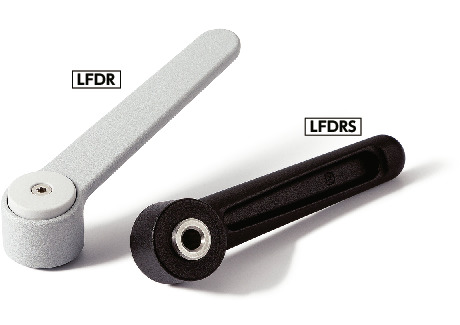

テンションレバー（リーマ穴）

Name: LFDRS
Brand: 鍋屋バイテック会社
Price: 6510 JPY
Availability: OutOfStock

Tension Lever

LFDRS

安全上の注意使用方法

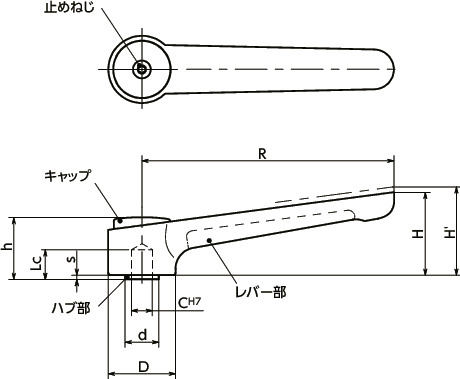

形状図

寸法・CAD・価格

絞り込み

C: すべて; 8; 10; 12; 16

Lc: すべて; 14; 22

本体 カラー: すべて; BK; SG

単位 : mm

品番	C	Lc	R	H	H'	h	s	D	d	歯数	質量 (g)	本体カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LFDRS-120-R8-BK	8	14	120	41.5	44	29.5	2	32	16	26	188	BK	6,510	7,161	CAD	カート	非在庫品
LFDRS-120-R8-SG	8	14	120	41.5	44	29.5	2	32	16	26	188	SG	6,510	7,161	CAD	カート	非在庫品
LFDRS-120-R10-BK	10	14	120	41.5	44	29.5	2	32	16	26	184	BK	6,510	7,161	CAD	カート	非在庫品
LFDRS-120-R10-SG	10	14	120	41.5	44	29.5	2	32	16	26	184	SG	6,510	7,161	CAD	カート	非在庫品
LFDRS-145-R12-BK	12	22	145	56	60	42	4	40	23	30	390	BK	10,800	11,880	CAD	カート	非在庫品
LFDRS-145-R12-SG	12	22	145	56	60	42	4	40	23	30	390	SG	10,800	11,880	CAD	カート	非在庫品
LFDRS-145-R16-BK	16	22	145	56	60	42	4	40	23	30	385	BK	10,800	11,880	CAD	カート	非在庫品
LFDRS-145-R16-SG	16	22	145	56	60	42	4	40	23	30	385	SG	10,800	11,880	CAD	カート	非在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LFDRS
レバー部	亜鉛ダイカスト静電塗装(各色)
ハブ部	SUS303
止めねじ	SUS304＊1
スプリング	ステンレス鋼線
キャップ	ナイロン6(各色)

＊1：　LFDRS-BKは、黒色酸化皮膜の表面処理を施しています。

特長

回し半径が大きく、小さい力で大きな締めつけ力が得られます。
レバー部にはゆるやかな角度がついており、高さを抑えながら手が入りやすく、レバーを握るスペースを確保しています。
レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
部品のカラーを統一した一体感のあるデザイン。

カラーバリエーションは2種類。品番の末尾記号により、選択できます。

末尾記号	レバー部の色
BK	つや消し黒
SG	つや消しシルバー

クランプレバー&テンションレバーの正しい使い方

使用上の注意

回し半径が大きく、力がかかりやすい商品です。過負荷を加えると、故障・破損の原因となるため、ご注意ください。

商品品番一覧

LFDRS-120-R10

LFDRS-120-R8

LFDRS-145-R12

LFDRS-145-R16

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
