NBK

  • クランプレバー

LHM-10

クランプレバー（おねじ） - フラットタイプ

Clamp Lever - Flat Lever Type

安全上の注意使用方法

LHMクランプレバー（おねじ） - フラットタイプ

形状図

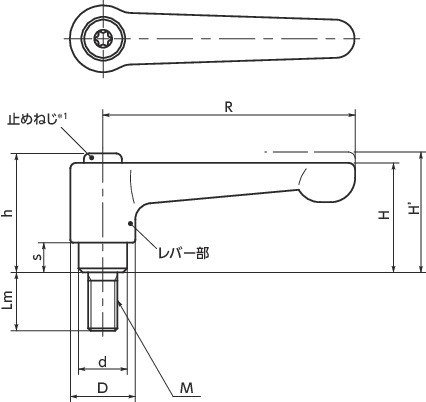

LHMクランプレバー（おねじ） - フラットタイプ寸法図

＊1：　止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M10
Lm
すべて
16
20
25
32
40
50
63
80
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHM-10-16-BK M10 1.5 16 78 34 38 36 8 21 16 26 290 16 137 BK 1,180 1,298 CAD カート 在庫品
LHM-10-16-OR M10 1.5 16 78 34 38 36 8 21 16 26 290 16 137 OR 1,180 1,298 CAD カート 在庫品
LHM-10-16-RD M10 1.5 16 78 34 38 36 8 21 16 26 290 16 137 RD 1,180 1,298 CAD カート 在庫品
LHM-10-16-SG M10 1.5 16 78 34 38 36 8 21 16 26 290 16 137 SG 1,180 1,298 CAD カート 在庫品
LHM-10-20-BK M10 1.5 20 78 34 38 36 8 21 16 26 290 16 138 BK 1,190 1,309 CAD カート 在庫品
LHM-10-20-OR M10 1.5 20 78 34 38 36 8 21 16 26 290 16 138 OR 1,190 1,309 CAD カート 在庫品
LHM-10-20-RD M10 1.5 20 78 34 38 36 8 21 16 26 290 16 138 RD 1,190 1,309 CAD カート 在庫品
LHM-10-20-SG M10 1.5 20 78 34 38 36 8 21 16 26 290 16 138 SG 1,190 1,309 CAD カート 在庫品
LHM-10-25-BK M10 1.5 25 78 34 38 36 8 21 16 26 290 16 141 BK 1,200 1,320 CAD カート 在庫品
LHM-10-25-OR M10 1.5 25 78 34 38 36 8 21 16 26 290 16 141 OR 1,200 1,320 CAD カート 在庫品
LHM-10-25-RD M10 1.5 25 78 34 38 36 8 21 16 26 290 16 141 RD 1,200 1,320 CAD カート 在庫品
LHM-10-25-SG M10 1.5 25 78 34 38 36 8 21 16 26 290 16 141 SG 1,200 1,320 CAD カート 在庫品
LHM-10-32-BK M10 1.5 32 78 34 38 36 8 21 16 26 290 16 144 BK 1,200 1,320 CAD カート 在庫品
LHM-10-32-OR M10 1.5 32 78 34 38 36 8 21 16 26 290 16 144 OR 1,200 1,320 CAD カート 在庫品
LHM-10-32-RD M10 1.5 32 78 34 38 36 8 21 16 26 290 16 144 RD 1,200 1,320 CAD カート 在庫品
LHM-10-32-SG M10 1.5 32 78 34 38 36 8 21 16 26 290 16 144 SG 1,200 1,320 CAD カート 在庫品
LHM-10-40-BK M10 1.5 40 78 34 38 36 8 21 16 26 290 16 148 BK 1,260 1,386 CAD カート 在庫品
LHM-10-40-OR M10 1.5 40 78 34 38 36 8 21 16 26 290 16 148 OR 1,260 1,386 CAD カート 在庫品
LHM-10-40-RD M10 1.5 40 78 34 38 36 8 21 16 26 290 16 148 RD 1,260 1,386 CAD カート 在庫品
LHM-10-40-SG M10 1.5 40 78 34 38 36 8 21 16 26 290 16 148 SG 1,260 1,386 CAD カート 在庫品
LHM-10-50-BK M10 1.5 50 78 34 38 36 8 21 16 26 290 16 153 BK 1,270 1,397 CAD カート 在庫品
LHM-10-50-OR M10 1.5 50 78 34 38 36 8 21 16 26 290 16 153 OR 1,270 1,397 CAD カート 在庫品
LHM-10-50-RD M10 1.5 50 78 34 38 36 8 21 16 26 290 16 153 RD 1,270 1,397 CAD カート 在庫品
LHM-10-50-SG M10 1.5 50 78 34 38 36 8 21 16 26 290 16 153 SG 1,270 1,397 CAD カート 在庫品
LHM-10-63-BK M10 1.5 63 78 34 38 36 8 21 16 26 290 16 160 BK 1,270 1,397 CAD カート 在庫品
LHM-10-63-OR M10 1.5 63 78 34 38 36 8 21 16 26 290 16 160 OR 1,270 1,397 CAD カート 在庫品
LHM-10-63-RD M10 1.5 63 78 34 38 36 8 21 16 26 290 16 160 RD 1,270 1,397 CAD カート 在庫品
LHM-10-63-SG M10 1.5 63 78 34 38 36 8 21 16 26 290 16 160 SG 1,270 1,397 CAD カート 在庫品
LHM-10-80-BK M10 1.5 80 78 34 38 36 8 21 16 26 290 16 168 BK 1,430 1,573 CAD カート 在庫品
LHM-10-80-OR M10 1.5 80 78 34 38 36 8 21 16 26 290 16 168 OR 1,430 1,573 CAD カート 在庫品
LHM-10-80-RD M10 1.5 80 78 34 38 36 8 21 16 26 290 16 168 RD 1,430 1,573 CAD カート 在庫品
LHM-10-80-SG M10 1.5 80 78 34 38 36 8 21 16 26 290 16 168 SG 1,430 1,573 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LHM
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
止めねじ スティール
四三酸化鉄皮膜（黒）
スプリング ステンレス鋼線またはSWPB

特長

  • レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。
  • M3-M12の豊富なねじサイズ。
  • ねじ部の材質は2種類。
    LHM----スティール製
    LHMS----ステンレス製
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバー&テンションレバーの正しい使い方
