NBK

  • クランプレバー

LHM-12A

クランプレバー（おねじ） - フラットタイプ

Clamp Lever - Flat Lever Type

安全上の注意使用方法

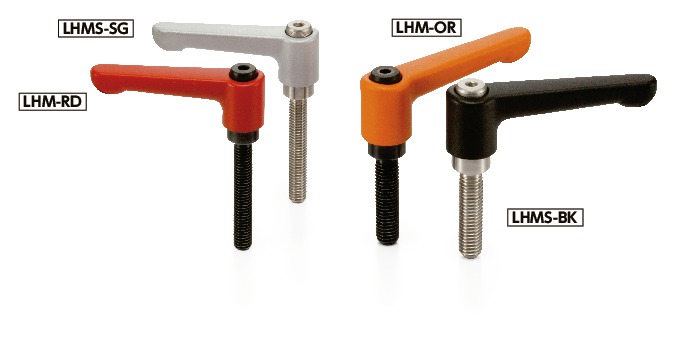

LHMクランプレバー（おねじ） - フラットタイプ

形状図

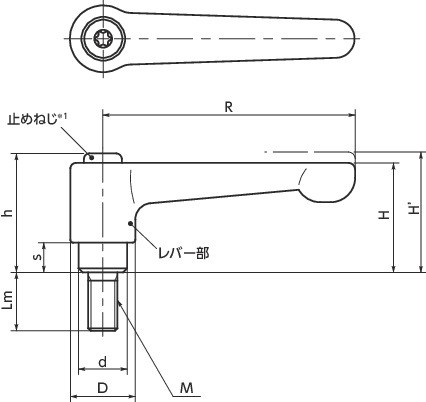

LHMクランプレバー（おねじ） - フラットタイプ寸法図

＊1：　止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M12
Lm
すべて
25
32
40
50
63
80
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHM-12A-25-BK M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 BK 1,250 1,375 CAD カート 在庫品
LHM-12A-25-OR M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 OR 1,250 1,375 CAD カート 在庫品
LHM-12A-25-RD M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 RD 1,250 1,375 CAD カート 在庫品
LHM-12A-25-SG M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 SG 1,250 1,375 CAD カート 在庫品
LHM-12A-32-BK M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-32-OR M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-32-RD M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-32-SG M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-40-BK M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-40-OR M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-40-RD M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-40-SG M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-50-BK M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 BK 1,280 1,408 CAD カート 在庫品
LHM-12A-50-OR M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 OR 1,280 1,408 CAD カート 在庫品
LHM-12A-50-RD M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 RD 1,280 1,408 CAD カート 在庫品
LHM-12A-50-SG M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 SG 1,280 1,408 CAD カート 在庫品
LHM-12A-63-BK M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 BK 1,340 1,474 CAD カート 在庫品
LHM-12A-63-OR M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 OR 1,340 1,474 CAD カート 在庫品
LHM-12A-63-RD M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 RD 1,340 1,474 CAD カート 在庫品
LHM-12A-63-SG M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 SG 1,340 1,474 CAD カート 在庫品
LHM-12A-80-BK M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 BK 1,500 1,650 CAD カート 在庫品
LHM-12A-80-OR M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 OR 1,500 1,650 CAD カート 在庫品
LHM-12A-80-RD M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 RD 1,500 1,650 CAD カート 在庫品
LHM-12A-80-SG M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 SG 1,500 1,650 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHM-12A-25-BK M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 BK 1,250 1,375 CAD カート 在庫品
LHM-12A-25-OR M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 OR 1,250 1,375 CAD カート 在庫品
LHM-12A-25-RD M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 RD 1,250 1,375 CAD カート 在庫品
LHM-12A-25-SG M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 SG 1,250 1,375 CAD カート 在庫品
LHM-12A-32-BK M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-32-OR M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-32-RD M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-32-SG M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-40-BK M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-40-OR M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-40-RD M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-40-SG M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-50-BK M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 BK 1,280 1,408 CAD カート 在庫品
LHM-12A-50-OR M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 OR 1,280 1,408 CAD カート 在庫品
LHM-12A-50-RD M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 RD 1,280 1,408 CAD カート 在庫品
LHM-12A-50-SG M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 SG 1,280 1,408 CAD カート 在庫品
LHM-12A-63-BK M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 BK 1,340 1,474 CAD カート 在庫品
LHM-12A-63-OR M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 OR 1,340 1,474 CAD カート 在庫品
LHM-12A-63-RD M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 RD 1,340 1,474 CAD カート 在庫品
LHM-12A-63-SG M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 SG 1,340 1,474 CAD カート 在庫品
LHM-12A-80-BK M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 BK 1,500 1,650 CAD カート 在庫品
LHM-12A-80-OR M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 OR 1,500 1,650 CAD カート 在庫品
LHM-12A-80-RD M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 RD 1,500 1,650 CAD カート 在庫品
LHM-12A-80-SG M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 SG 1,500 1,650 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHM-12A-25-BK M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 BK 1,250 1,375 CAD カート 在庫品
LHM-12A-25-OR M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 OR 1,250 1,375 CAD カート 在庫品
LHM-12A-25-RD M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 RD 1,250 1,375 CAD カート 在庫品
LHM-12A-25-SG M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 SG 1,250 1,375 CAD カート 在庫品
LHM-12A-32-BK M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-32-OR M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-32-RD M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-32-SG M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-40-BK M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-40-OR M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-40-RD M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-40-SG M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-50-BK M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 BK 1,280 1,408 CAD カート 在庫品
LHM-12A-50-OR M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 OR 1,280 1,408 CAD カート 在庫品
LHM-12A-50-RD M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 RD 1,280 1,408 CAD カート 在庫品
LHM-12A-50-SG M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 SG 1,280 1,408 CAD カート 在庫品
LHM-12A-63-BK M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 BK 1,340 1,474 CAD カート 在庫品
LHM-12A-63-OR M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 OR 1,340 1,474 CAD カート 在庫品
LHM-12A-63-RD M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 RD 1,340 1,474 CAD カート 在庫品
LHM-12A-63-SG M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 SG 1,340 1,474 CAD カート 在庫品
LHM-12A-80-BK M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 BK 1,500 1,650 CAD カート 在庫品
LHM-12A-80-OR M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 OR 1,500 1,650 CAD カート 在庫品
LHM-12A-80-RD M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 RD 1,500 1,650 CAD カート 在庫品
LHM-12A-80-SG M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 SG 1,500 1,650 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHM-12A-25-BK M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 BK 1,250 1,375 CAD カート 在庫品
LHM-12A-25-OR M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 OR 1,250 1,375 CAD カート 在庫品
LHM-12A-25-RD M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 RD 1,250 1,375 CAD カート 在庫品
LHM-12A-25-SG M12 1.75 25 78 34 38 36 8 21 16 26 500 23 147 SG 1,250 1,375 CAD カート 在庫品
LHM-12A-32-BK M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-32-OR M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-32-RD M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-32-SG M12 1.75 32 78 34 38 36 8 21 16 26 500 23 152 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-40-BK M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 BK 1,260 1,386 CAD カート 在庫品
LHM-12A-40-OR M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 OR 1,260 1,386 CAD カート 在庫品
LHM-12A-40-RD M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 RD 1,260 1,386 CAD カート 在庫品
LHM-12A-40-SG M12 1.75 40 78 34 38 36 8 21 16 26 500 23 158 SG 1,260 1,386 CAD カート 在庫品
LHM-12A-50-BK M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 BK 1,280 1,408 CAD カート 在庫品
LHM-12A-50-OR M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 OR 1,280 1,408 CAD カート 在庫品
LHM-12A-50-RD M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 RD 1,280 1,408 CAD カート 在庫品
LHM-12A-50-SG M12 1.75 50 78 34 38 36 8 21 16 26 500 23 165 SG 1,280 1,408 CAD カート 在庫品
LHM-12A-63-BK M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 BK 1,340 1,474 CAD カート 在庫品
LHM-12A-63-OR M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 OR 1,340 1,474 CAD カート 在庫品
LHM-12A-63-RD M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 RD 1,340 1,474 CAD カート 在庫品
LHM-12A-63-SG M12 1.75 63 78 34 38 36 8 21 16 26 500 23 173 SG 1,340 1,474 CAD カート 在庫品
LHM-12A-80-BK M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 BK 1,500 1,650 CAD カート 在庫品
LHM-12A-80-OR M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 OR 1,500 1,650 CAD カート 在庫品
LHM-12A-80-RD M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 RD 1,500 1,650 CAD カート 在庫品
LHM-12A-80-SG M12 1.75 80 78 34 38 36 8 21 16 26 500 23 185 SG 1,500 1,650 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LHM
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
止めねじ スティール
四三酸化鉄皮膜（黒）
スプリング ステンレス鋼線またはSWPB

特長

  • レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。
  • M3-M12の豊富なねじサイズ。
  • ねじ部の材質は2種類。
    LHM----スティール製
    LHMS----ステンレス製
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバー&テンションレバーの正しい使い方
