クランプレバー - ばね座金組み込みタイプ - フラットタイプ

Name: LHMS-W
Brand: 鍋屋バイテック会社
Price: 1480 JPY
Availability: InStock

Clamp Lever with Spring Washer - Flat Lever Type

LHMS-W

安全上の注意使用方法

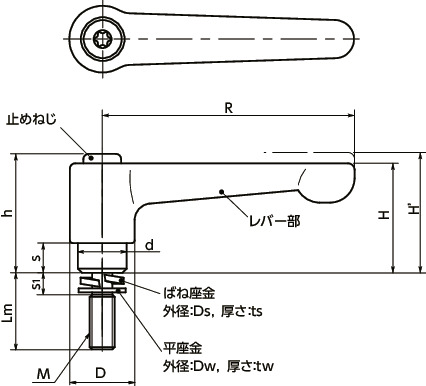

形状図

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M5; M6; M8; M10

Lm: すべて; 12; 16; 20; 25; 32; 40; 50; 63; 80

本体 カラー: すべて; BK; OR; RD; SG

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	R	H	H'	h	s	D	d	Ds	ts	Dw	tw	s1	歯数	最大荷重	最大締付力	質量 (g)	本体カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LHMS-5-12-W-BK	M5	0.8	12	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	36	BK	1,480	1,628	CAD	カート	在庫品
LHMS-5-12-W-OR	M5	0.8	12	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	36	OR	1,480	1,628	CAD	カート	在庫品
LHMS-5-12-W-RD	M5	0.8	12	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	36	RD	1,480	1,628	CAD	カート	在庫品
LHMS-5-12-W-SG	M5	0.8	12	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	36	SG	1,480	1,628	CAD	カート	在庫品
LHMS-5-16-W-BK	M5	0.8	16	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	BK	1,480	1,628	CAD	カート	在庫品
LHMS-5-16-W-OR	M5	0.8	16	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	OR	1,480	1,628	CAD	カート	在庫品
LHMS-5-16-W-RD	M5	0.8	16	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	RD	1,480	1,628	CAD	カート	在庫品
LHMS-5-16-W-SG	M5	0.8	16	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	SG	1,480	1,628	CAD	カート	在庫品
LHMS-5-20-W-BK	M5	0.8	20	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	BK	1,480	1,628	CAD	カート	在庫品
LHMS-5-20-W-OR	M5	0.8	20	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	OR	1,480	1,628	CAD	カート	在庫品
LHMS-5-20-W-RD	M5	0.8	20	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	RD	1,480	1,628	CAD	カート	在庫品
LHMS-5-20-W-SG	M5	0.8	20	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	37	SG	1,480	1,628	CAD	カート	在庫品
LHMS-5-25-W-BK	M5	0.8	25	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	BK	1,480	1,628	CAD	カート	在庫品
LHMS-5-25-W-OR	M5	0.8	25	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	OR	1,480	1,628	CAD	カート	在庫品
LHMS-5-25-W-RD	M5	0.8	25	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	RD	1,480	1,628	CAD	カート	在庫品
LHMS-5-25-W-SG	M5	0.8	25	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	SG	1,480	1,628	CAD	カート	在庫品
LHMS-5-32-W-BK	M5	0.8	32	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	BK	1,480	1,628	CAD	カート	在庫品
LHMS-5-32-W-OR	M5	0.8	32	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	OR	1,480	1,628	CAD	カート	在庫品
LHMS-5-32-W-RD	M5	0.8	32	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	RD	1,480	1,628	CAD	カート	在庫品
LHMS-5-32-W-SG	M5	0.8	32	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	38	SG	1,480	1,628	CAD	カート	在庫品
LHMS-5-40-W-BK	M5	0.8	40	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	39	BK	1,550	1,705	CAD	カート	在庫品
LHMS-5-40-W-OR	M5	0.8	40	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	39	OR	1,550	1,705	CAD	カート	在庫品
LHMS-5-40-W-RD	M5	0.8	40	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	39	RD	1,550	1,705	CAD	カート	在庫品
LHMS-5-40-W-SG	M5	0.8	40	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	39	SG	1,550	1,705	CAD	カート	在庫品
LHMS-5-50-W-BK	M5	0.8	50	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	41	BK	1,550	1,705	CAD	カート	在庫品
LHMS-5-50-W-OR	M5	0.8	50	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	41	OR	1,550	1,705	CAD	カート	在庫品
LHMS-5-50-W-RD	M5	0.8	50	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	41	RD	1,550	1,705	CAD	カート	在庫品
LHMS-5-50-W-SG	M5	0.8	50	45	22	25.5	24.5	4	13	10	9.2	1.3	10	0.5	4	18	60	3.9	41	SG	1,550	1,705	CAD	カート	在庫品
LHMS-6-12-W-BK	M6	1	12	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	BK	1,500	1,650	CAD	カート	在庫品
LHMS-6-12-W-OR	M6	1	12	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	OR	1,500	1,650	CAD	カート	在庫品
LHMS-6-12-W-RD	M6	1	12	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	RD	1,500	1,650	CAD	カート	在庫品
LHMS-6-12-W-SG	M6	1	12	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	SG	1,500	1,650	CAD	カート	在庫品
LHMS-6-16-W-BK	M6	1	16	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	BK	1,500	1,650	CAD	カート	在庫品
LHMS-6-16-W-OR	M6	1	16	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	OR	1,500	1,650	CAD	カート	在庫品
LHMS-6-16-W-RD	M6	1	16	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	RD	1,500	1,650	CAD	カート	在庫品
LHMS-6-16-W-SG	M6	1	16	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	37	SG	1,500	1,650	CAD	カート	在庫品
LHMS-6-20-W-BK	M6	1	20	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	38	BK	1,500	1,650	CAD	カート	在庫品
LHMS-6-20-W-OR	M6	1	20	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	38	OR	1,500	1,650	CAD	カート	在庫品
LHMS-6-20-W-RD	M6	1	20	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	38	RD	1,500	1,650	CAD	カート	在庫品
LHMS-6-20-W-SG	M6	1	20	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	38	SG	1,500	1,650	CAD	カート	在庫品
LHMS-6-25-W-BK	M6	1	25	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	39	BK	1,500	1,650	CAD	カート	在庫品
LHMS-6-25-W-OR	M6	1	25	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	39	OR	1,500	1,650	CAD	カート	在庫品
LHMS-6-25-W-RD	M6	1	25	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	39	RD	1,500	1,650	CAD	カート	在庫品
LHMS-6-25-W-SG	M6	1	25	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	39	SG	1,500	1,650	CAD	カート	在庫品
LHMS-6-32-W-BK	M6	1	32	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	40	BK	1,500	1,650	CAD	カート	在庫品
LHMS-6-32-W-OR	M6	1	32	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	40	OR	1,500	1,650	CAD	カート	在庫品
LHMS-6-32-W-RD	M6	1	32	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	40	RD	1,500	1,650	CAD	カート	在庫品
LHMS-6-32-W-SG	M6	1	32	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	40	SG	1,500	1,650	CAD	カート	在庫品
LHMS-6-40-W-BK	M6	1	40	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	41	BK	1,560	1,716	CAD	カート	在庫品
LHMS-6-40-W-OR	M6	1	40	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	41	OR	1,560	1,716	CAD	カート	在庫品
LHMS-6-40-W-RD	M6	1	40	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	41	RD	1,560	1,716	CAD	カート	在庫品
LHMS-6-40-W-SG	M6	1	40	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	41	SG	1,560	1,716	CAD	カート	在庫品
LHMS-6-50-W-BK	M6	1	50	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	43	BK	1,560	1,716	CAD	カート	在庫品
LHMS-6-50-W-OR	M6	1	50	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	43	OR	1,560	1,716	CAD	カート	在庫品
LHMS-6-50-W-RD	M6	1	50	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	43	RD	1,560	1,716	CAD	カート	在庫品
LHMS-6-50-W-SG	M6	1	50	45	22	25.5	24.5	4	13	10	12.2	1.5	12	0.6	5	18	100	5.5	43	SG	1,560	1,716	CAD	カート	在庫品
LHMS-8-16-W-BK	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	83	BK	2,050	2,255	CAD	カート	在庫品
LHMS-8-16-W-OR	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	83	OR	2,050	2,255	CAD	カート	在庫品
LHMS-8-16-W-RD	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	83	RD	2,050	2,255	CAD	カート	在庫品
LHMS-8-16-W-SG	M8	1.25	16	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	83	SG	2,050	2,255	CAD	カート	在庫品
LHMS-8-20-W-BK	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	84	BK	2,050	2,255	CAD	カート	在庫品
LHMS-8-20-W-OR	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	84	OR	2,050	2,255	CAD	カート	在庫品
LHMS-8-20-W-RD	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	84	RD	2,050	2,255	CAD	カート	在庫品
LHMS-8-20-W-SG	M8	1.25	20	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	84	SG	2,050	2,255	CAD	カート	在庫品
LHMS-8-25-W-BK	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	86	BK	2,050	2,255	CAD	カート	在庫品
LHMS-8-25-W-OR	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	86	OR	2,050	2,255	CAD	カート	在庫品
LHMS-8-25-W-RD	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	86	RD	2,050	2,255	CAD	カート	在庫品
LHMS-8-25-W-SG	M8	1.25	25	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	86	SG	2,050	2,255	CAD	カート	在庫品
LHMS-8-32-W-BK	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	88	BK	2,050	2,255	CAD	カート	在庫品
LHMS-8-32-W-OR	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	88	OR	2,050	2,255	CAD	カート	在庫品
LHMS-8-32-W-RD	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	88	RD	2,050	2,255	CAD	カート	在庫品
LHMS-8-32-W-SG	M8	1.25	32	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	88	SG	2,050	2,255	CAD	カート	在庫品
LHMS-8-40-W-BK	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	90	BK	2,050	2,255	CAD	カート	在庫品
LHMS-8-40-W-OR	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	90	OR	2,050	2,255	CAD	カート	在庫品
LHMS-8-40-W-RD	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	90	RD	2,050	2,255	CAD	カート	在庫品
LHMS-8-40-W-SG	M8	1.25	40	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	90	SG	2,050	2,255	CAD	カート	在庫品
LHMS-8-50-W-BK	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	93	BK	2,150	2,365	CAD	カート	在庫品
LHMS-8-50-W-OR	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	93	OR	2,150	2,365	CAD	カート	在庫品
LHMS-8-50-W-RD	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	93	RD	2,150	2,365	CAD	カート	在庫品
LHMS-8-50-W-SG	M8	1.25	50	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	93	SG	2,150	2,365	CAD	カート	在庫品
LHMS-8-63-W-BK	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	97	BK	2,250	2,475	CAD	カート	在庫品
LHMS-8-63-W-OR	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	97	OR	2,250	2,475	CAD	カート	在庫品
LHMS-8-63-W-RD	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	97	RD	2,250	2,475	CAD	カート	在庫品
LHMS-8-63-W-SG	M8	1.25	63	63	28.5	32.5	31	6.5	17.5	13.5	15.4	2	16	0.8	6	24	180	10	97	SG	2,250	2,475	CAD	カート	在庫品
LHMS-10-20-W-BK	M10	1.5	20	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	138	BK	2,400	2,640	CAD	カート	在庫品
LHMS-10-20-W-OR	M10	1.5	20	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	138	OR	2,400	2,640	CAD	カート	在庫品
LHMS-10-20-W-RD	M10	1.5	20	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	138	RD	2,400	2,640	CAD	カート	在庫品
LHMS-10-20-W-SG	M10	1.5	20	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	138	SG	2,400	2,640	CAD	カート	在庫品
LHMS-10-25-W-BK	M10	1.5	25	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	141	BK	2,400	2,640	CAD	カート	在庫品
LHMS-10-25-W-OR	M10	1.5	25	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	141	OR	2,400	2,640	CAD	カート	在庫品
LHMS-10-25-W-RD	M10	1.5	25	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	141	RD	2,400	2,640	CAD	カート	在庫品
LHMS-10-25-W-SG	M10	1.5	25	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	141	SG	2,400	2,640	CAD	カート	在庫品
LHMS-10-32-W-BK	M10	1.5	32	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	144	BK	2,400	2,640	CAD	カート	在庫品
LHMS-10-32-W-OR	M10	1.5	32	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	144	OR	2,400	2,640	CAD	カート	在庫品
LHMS-10-32-W-RD	M10	1.5	32	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	144	RD	2,400	2,640	CAD	カート	在庫品
LHMS-10-32-W-SG	M10	1.5	32	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	144	SG	2,400	2,640	CAD	カート	在庫品
LHMS-10-40-W-BK	M10	1.5	40	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	148	BK	2,510	2,761	CAD	カート	在庫品
LHMS-10-40-W-OR	M10	1.5	40	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	148	OR	2,510	2,761	CAD	カート	在庫品
LHMS-10-40-W-RD	M10	1.5	40	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	148	RD	2,510	2,761	CAD	カート	在庫品
LHMS-10-40-W-SG	M10	1.5	40	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	148	SG	2,510	2,761	CAD	カート	在庫品
LHMS-10-50-W-BK	M10	1.5	50	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	153	BK	2,620	2,882	CAD	カート	在庫品
LHMS-10-50-W-OR	M10	1.5	50	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	153	OR	2,620	2,882	CAD	カート	在庫品
LHMS-10-50-W-RD	M10	1.5	50	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	153	RD	2,620	2,882	CAD	カート	在庫品
LHMS-10-50-W-SG	M10	1.5	50	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	153	SG	2,620	2,882	CAD	カート	在庫品
LHMS-10-63-W-BK	M10	1.5	63	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	159	BK	2,780	3,058	CAD	カート	在庫品
LHMS-10-63-W-OR	M10	1.5	63	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	159	OR	2,780	3,058	CAD	カート	在庫品
LHMS-10-63-W-RD	M10	1.5	63	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	159	RD	2,780	3,058	CAD	カート	在庫品
LHMS-10-63-W-SG	M10	1.5	63	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	159	SG	2,780	3,058	CAD	カート	在庫品
LHMS-10-80-W-BK	M10	1.5	80	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	168	BK	3,000	3,300	CAD	カート	在庫品
LHMS-10-80-W-OR	M10	1.5	80	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	168	OR	3,000	3,300	CAD	カート	在庫品
LHMS-10-80-W-RD	M10	1.5	80	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	168	RD	3,000	3,300	CAD	カート	在庫品
LHMS-10-80-W-SG	M10	1.5	80	78	34	38	36	8	21	16	18.4	2.5	20	1	7	26	290	16	168	SG	3,000	3,300	CAD	カート	在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LHMS-W
レバー部	亜鉛ダイカスト静電塗装（各色）
ねじ部	SUS303
ばね座金	SUS304
平座金	SUS304
止めねじ	ステンレス
スプリング	ステンレス鋼線

特長

ばね座金が組み込まれたクランプレバー。
ばね座金を組み込む作業が不要です。
特殊形状の平座金が、ばね座金の脱落を防止します。

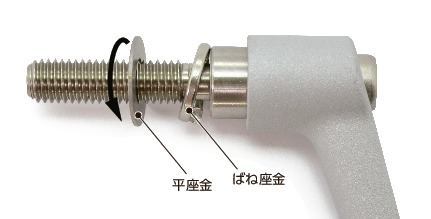

平座金はねじ山に沿って回転させることで、取りはずすことができます。ばね座金を別の座金部品に交換することもできます。

LHMS-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ

レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。
レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。

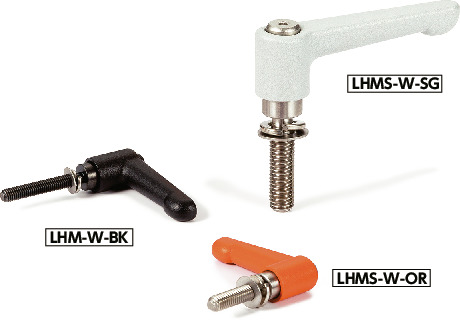

レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。

末尾記号	レバー部の色
BK	つや消し黒
SG	つや消しシルバー
OR	つや消しオレンジ
RD	つや消しレッド

"落ちない座金"でイライラ解消！座金組み込みクランプレバー

クランプレバー&テンションレバーの正しい使い方

使用上の注意

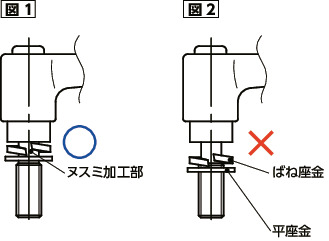

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LHMS-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ

使用例

長穴の締めつけにもご使用いただけます。

LHMS-Wクランプレバー - ばね座金組み込みタイプ - フラットタイプ

長穴の幅は、ねじの呼び+0.5mm以下としてください。
