NBK

  • クランプレバー

LHMS-8-W-CR

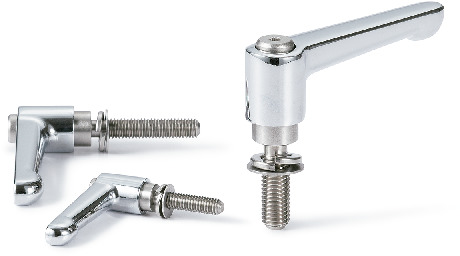

クランプレバー - ばね座金組み込みタイプ - フラットタイプ

Clamp Lever with Spring Washer - Flat Lever Type

安全上の注意使用方法

LHMS-W-CRクランプレバー - ばね座金組み込みタイプ - フラットタイプ

形状図

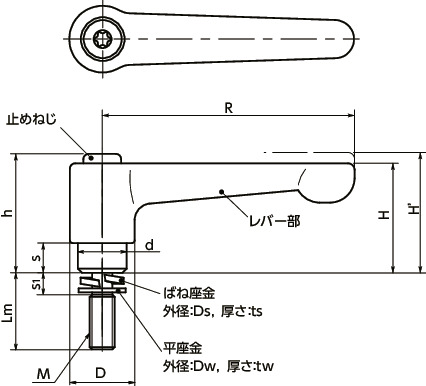

LHMS-W-CRクランプレバー - ばね座金組み込みタイプ - フラットタイプ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M8
Lm
すべて
16
20
25
32
40
50
63
本体
カラー
すべて
CR

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Ds ts Dw tw s1 歯数 最大荷重 最大締付力 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHMS-8-16-W-CR M8 1.25 16 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 83 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-20-W-CR M8 1.25 20 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 84 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-25-W-CR M8 1.25 25 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 86 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-32-W-CR M8 1.25 32 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 88 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-40-W-CR M8 1.25 40 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 90 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-50-W-CR M8 1.25 50 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 93 CR 2,700 2,970 CAD カート 在庫品
LHMS-8-63-W-CR M8 1.25 63 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 97 CR 2,760 3,036 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Ds ts Dw tw s1 歯数 最大荷重 最大締付力 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHMS-8-16-W-CR M8 1.25 16 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 83 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-20-W-CR M8 1.25 20 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 84 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-25-W-CR M8 1.25 25 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 86 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-32-W-CR M8 1.25 32 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 88 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-40-W-CR M8 1.25 40 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 90 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-50-W-CR M8 1.25 50 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 93 CR 2,700 2,970 CAD カート 在庫品
LHMS-8-63-W-CR M8 1.25 63 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 97 CR 2,760 3,036 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Ds ts Dw tw s1 歯数 最大荷重 最大締付力 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHMS-8-16-W-CR M8 1.25 16 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 83 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-20-W-CR M8 1.25 20 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 84 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-25-W-CR M8 1.25 25 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 86 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-32-W-CR M8 1.25 32 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 88 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-40-W-CR M8 1.25 40 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 90 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-50-W-CR M8 1.25 50 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 93 CR 2,700 2,970 CAD カート 在庫品
LHMS-8-63-W-CR M8 1.25 63 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 97 CR 2,760 3,036 CAD カート 在庫品
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Ds ts Dw tw s1 歯数 最大荷重 最大締付力 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LHMS-8-16-W-CR M8 1.25 16 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 83 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-20-W-CR M8 1.25 20 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 84 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-25-W-CR M8 1.25 25 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 86 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-32-W-CR M8 1.25 32 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 88 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-40-W-CR M8 1.25 40 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 90 CR 2,600 2,860 CAD カート 在庫品
LHMS-8-50-W-CR M8 1.25 50 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 93 CR 2,700 2,970 CAD カート 在庫品
LHMS-8-63-W-CR M8 1.25 63 63 28.5 32.5 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 97 CR 2,760 3,036 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LHMS-W-CR
レバー部 亜鉛ダイカスト
クロムメッキ
ねじ部 SUS303
ばね座金 SUS304
平座金 SUS304
止めねじ ステンレス
スプリング ステンレス鋼線

特長

  • ばね座金が組み込まれた、ねじ部がステンレス製のクランプレバー。
  • ばね座金を組み込む作業が不要です。
  • 特殊形状の平座金が、ばね座金の脱落を防止します。
  • レバー形状はフラットタイプ。上部スペースに制限がある用途に適しています。

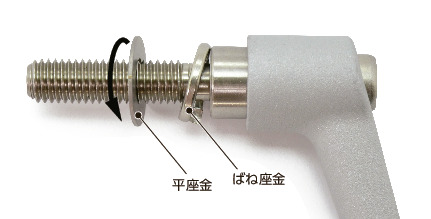

  • 平座金はねじ山に沿って回転させることで、取りはずすことができます。ばね座金を別の座金部品に交換することもできます。

LHMS-W-CRクランプレバー - ばね座金組み込みタイプ - フラットタイプ

  • レバー部はクロムメッキで美しい仕上がり。

"落ちない座金"でイライラ解消！座金組み込みクランプレバー


クランプレバー&テンションレバーの正しい使い方

使用上の注意

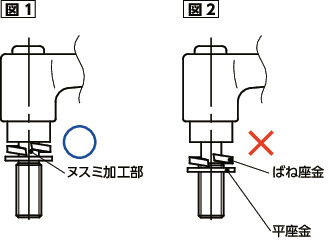

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LHMS-W-CRクランプレバー - ばね座金組み込みタイプ - フラットタイプ


使用例

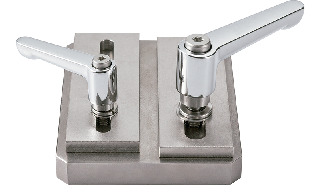

長穴の締めつけにもご使用いただけます。

LHMS-W-CRクランプレバー - ばね座金組み込みタイプ - フラットタイプ

長穴の幅は、ねじの呼び+0.5mm以下としてください。
