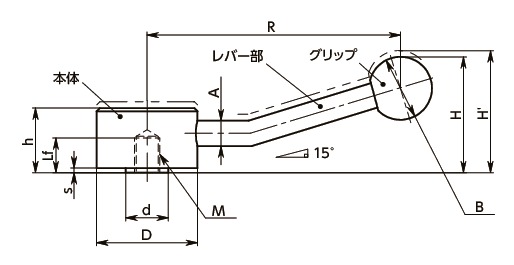

LNFF-45-M14-Eの形状図
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lf | R | H | H' | h | s | A | B | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNFF-45-M14-E | M14 | 2 | 23 | 129 | 60 | 65 | 31.5 | 2 | 12 | 32 | 45 | 23 | 30 | 490 | 32 | 430 | 7,360 | 8,096 | CAD | カート | 実働10日目出荷 |
LNFF-45-M14-Eの材質・仕上げ
| LNFF | |
|---|---|
| レバー部 | SUM22L 四三酸化鉄皮膜（黒） |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
| グリップ | フェノール樹脂（黒） |
LNFF-45-M14-Eの特長
- フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
- 回し半径が大きく、小さい力で大きな締付力が得られます。
- ねじに対するレバーの位相角度を自由に調整できます。
- LNFF-E LNFFS-Eのレバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。
- 商品記号により、タイプおよびねじ部の材質が選択できます。

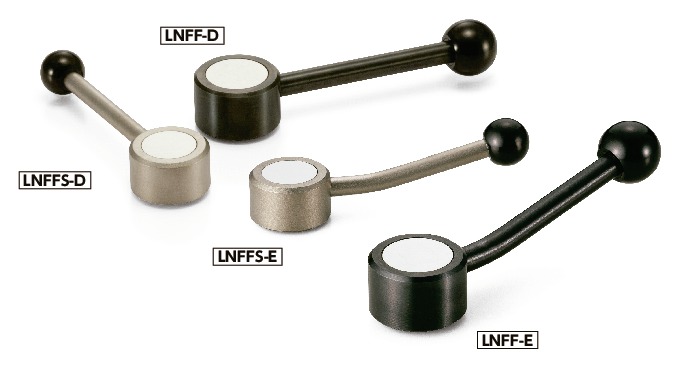

| 商品記号 | タイプ | ねじ部材質 |
|---|---|---|
| LNFF-D | 水平レバー | スティール製 |
| LNFFS-D | 水平レバー | ステンレス製 |
| LNFF-E | 角度つきレバー | スティール製 |
| LNFFS-E | 角度つきレバー | ステンレス製 |
