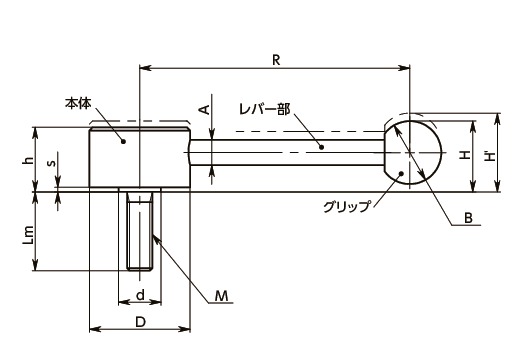

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H | H' | h | s | A | B | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNFM-36-M10-16-D | M10 | 1.5 | 16 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 235 | 5,470 | 6,017 | CAD | カート | 実働10日目出荷 |
| LNFM-36-M10-20-D | M10 | 1.5 | 20 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 237 | 5,490 | 6,039 | CAD | カート | 実働10日目出荷 |
| LNFM-36-M10-25-D | M10 | 1.5 | 25 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 239 | 5,520 | 6,072 | CAD | カート | 実働10日目出荷 |
| LNFM-36-M10-32-D | M10 | 1.5 | 32 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 242 | 5,560 | 6,116 | CAD | カート | 実働10日目出荷 |
| LNFM-36-M10-40-D | M10 | 1.5 | 40 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 246 | 5,630 | 6,193 | CAD | カート | 実働10日目出荷 |
| LNFM-36-M10-50-D | M10 | 1.5 | 50 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 252 | 5,650 | 6,215 | CAD | カート | 実働10日目出荷 |
| LNFM-36-M10-63-D | M10 | 1.5 | 63 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 259 | 5,810 | 6,391 | CAD | カート | 実働10日目出荷 |
| LNFM-36-M10-80-D | M10 | 1.5 | 80 | 107.5 | 27.5 | 32 | 24.5 | 2 | 10 | 25 | 36 | 16 | 26 | 210 | 16 | 266 | 5,920 | 6,512 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| LNFM | |
|---|---|
| レバー部 | SUM22L 四三酸化鉄皮膜（黒） |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
| グリップ | フェノール樹脂（黒） |
特長
- フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
- 回し半径が大きく、小さい力で大きな締付力が得られます。
- ねじに対するレバーの位相角度を自由に調整できます。
- LNFM-E LNFMS-Eのレバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。
- 商品記号により、タイプおよびねじ部の材質が選択できます。

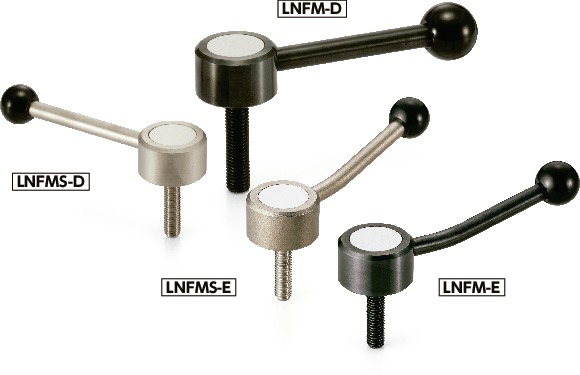

| 商品記号 | タイプ | ねじ部材質 |
|---|---|---|
| LNFM-D | 水平レバー | スティール製 |
| LNFMS-D | 水平レバー | ステンレス製 |
| LNFM-E | 角度つきレバー | スティール製 |
| LNFMS-E | 角度つきレバー | ステンレス製 |
