NBK

  • クランプレバー

テンションレバー（めねじ）

Tension Lever

LNTF-D

安全上の注意使用方法

LNTF-Dテンションレバー（めねじ）

形状図

LNTF-Dテンションレバー（めねじ）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M14
M16
M20
Lf
すべて
11
14
17
22
36

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lf R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNTF-21-M6-D M6 1 11 70.5 35.5 39.5 31 1 8 20 21 13.5 24 65 5.5 97 4,140 4,554 CAD カート 実働10日目出荷
LNTF-21-M8-D M8 1.25 11 70.5 35.5 39.5 31 1 8 20 21 13.5 24 160 10 95 4,140 4,554 CAD カート 実働10日目出荷
LNTF-24-M8-D M8 1.25 14 95.5 43 47.5 37 2.5 10 25 24 16 26 120 10 161 4,370 4,807 CAD カート 実働10日目出荷
LNTF-24-M10-D M10 1.5 14 95.5 43 47.5 37 2.5 10 25 24 16 26 230 16 157 4,370 4,807 CAD カート 実働10日目出荷
LNTF-28-M10-D M10 1.5 17 109 52 56.5 44.5 4.5 12 30 28 19 28 210 16 264 5,040 5,544 CAD カート 在庫品
LNTF-28-M12-D M12 1.75 17 109 52 56.5 44.5 4.5 12 30 28 19 28 360 23 258 5,040 5,544 CAD カート 在庫品
LNTF-33-M12-D M12 1.75 22 124.5 60 65.5 51.5 6 12 32 33 23 30 310 23 381 5,700 6,270 CAD カート 実働10日目出荷
LNTF-33-M14-D M14 2 22 124.5 60 65.5 51.5 6 12 32 33 23 30 510 32 373 5,700 6,270 CAD カート 実働10日目出荷
LNTF-33-M16-D M16 2 22 124.5 60 65.5 51.5 6 12 32 33 23 30 790 43 364 5,700 6,270 CAD カート 実働10日目出荷
LNTF-40-M16-D M16 2 36 140.5 73 78.5 64 6 14 35 40 28 48 700 43 638 8,790 9,669 CAD カート 実働10日目出荷
LNTF-40-M20-D M20 2.5 36 140.5 73 78.5 64 6 14 35 40 28 48 1400 67 608 8,790 9,669 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LNTF
レバー部 SUM22L
四三酸化鉄皮膜（黒）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
本体 SUM22L
四三酸化鉄皮膜（黒）
グリップ フェノール樹脂（黒）

特長

  • テンションレバーのスタンダードタイプ。
  • 回し半径が大きく、小さい力で大きな締付力が得られます。
  • ねじに対するレバーの位相角度を自由に調整できます。
  • LNTF-Dはレバー部が水平のため、上部スペースに制限がある場合に適しています。
  • 商品記号により、タイプおよびねじ部の材質が選択できます。

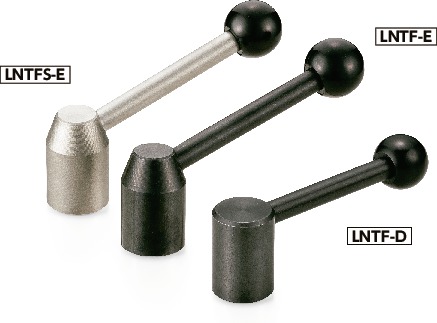

商品記号 タイプ ねじ部材質
LNTF-D 水平レバー スティール製
LNTF-E 角度つきレバー スティール製
LNTFS-E 角度つきレバー ステンレス製

クランプレバー&テンションレバーの正しい使い方

関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
