形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H | H' | h | s | A | B | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTM-24-M10-16-D | M10 | 1.5 | 16 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 174 | 4,480 | 4,928 | CAD | カート | 実働10日目出荷 |
| LNTM-24-M10-20-D | M10 | 1.5 | 20 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 175 | 4,510 | 4,961 | CAD | カート | 実働10日目出荷 |
| LNTM-24-M10-25-D | M10 | 1.5 | 25 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 177 | 4,550 | 5,005 | CAD | カート | 実働10日目出荷 |
| LNTM-24-M10-32-D | M10 | 1.5 | 32 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 180 | 4,570 | 5,027 | CAD | カート | 在庫品 |
| LNTM-24-M10-40-D | M10 | 1.5 | 40 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 184 | 4,570 | 5,027 | CAD | カート | 実働10日目出荷 |
| LNTM-24-M10-50-D | M10 | 1.5 | 50 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 190 | 4,620 | 5,082 | CAD | カート | 実働10日目出荷 |
| LNTM-24-M10-63-D | M10 | 1.5 | 63 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 197 | 4,760 | 5,236 | CAD | カート | 実働10日目出荷 |
| LNTM-24-M10-80-D | M10 | 1.5 | 80 | 95.5 | 43 | 47.5 | 37 | 2.5 | 10 | 25 | 24 | 16 | 26 | 230 | 16 | 204 | 4,880 | 5,368 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| LNTM | |
|---|---|
| レバー部 | SUM22L 四三酸化鉄皮膜（黒） |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
| グリップ | フェノール樹脂（黒） |
特長
- テンションレバーのスタンダードタイプ。
- 回し半径が大きく、小さい力で大きな締付力が得られます。
- ねじに対するレバーの位相角度を自由に調整できます。
- LNTM-Dはレバー部が水平のため、上部スペースに制限がある場合に適しています。
- 商品記号により、タイプおよびねじ部の材質が選択できます。

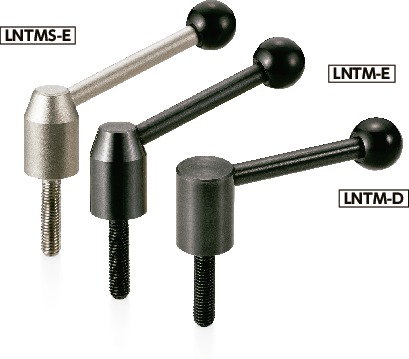

| 商品記号 | タイプ | ねじ部材質 |
|---|---|---|
| LNTM-D | 水平レバー | スティール製 |
| LNTM-E | 角度つきレバー | スティール製 |
| LNTMS-E | 角度つきレバー | ステンレス製 |
