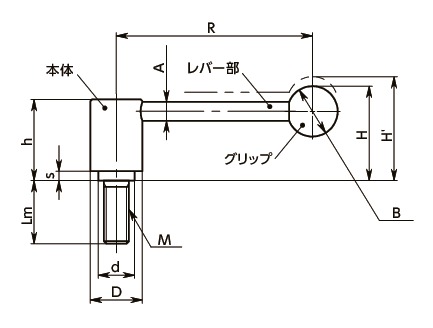

LNTM-40-M20-40-Dの形状図
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H | H' | h | s | A | B | D | d | 歯数 | 最大荷重＊1 (N) |
最大締付力＊1 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTM-40-M20-40-D | M20 | 2.5 | 40 | 140.5 | 73 | 78.5 | 64 | 6 | 14 | 35 | 40 | 28 | 48 | 1400 | 67 | 777 | 9,550 | 10,505 | CAD | カート | 実働15日目出荷 |
＊1： 最大荷重・最大締付力の定義は「クランプレバー・テンションレバーの使用方法について」をご参照ください。⇒クランプレバー・テンションレバーの使用方法について
LNTM-40-M20-40-Dの材質・仕上げ
| LNTM | |
|---|---|
| レバー部 | SUM22L 四三酸化鉄皮膜（黒） |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
| グリップ | フェノール樹脂（黒） |
LNTM-40-M20-40-Dの特長
- テンションレバーのスタンダードタイプ。
- 回し半径が大きく、小さい力で大きな締付力が得られます。
- ねじに対するレバーの位相角度を自由に調整できます。
- LNTM-Dはレバー部が水平のため、上部スペースに制限がある場合に適しています。

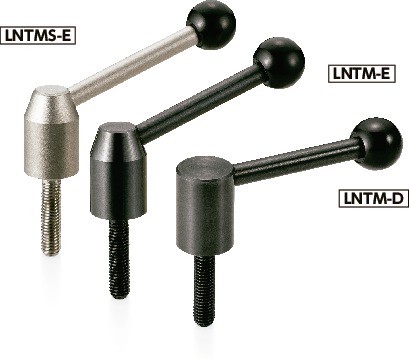

- 商品記号により、タイプおよびねじ部の材質が選択できます。
| 商品記号 | タイプ | ねじ部材質 |
|---|---|---|
| LNTM-D | 水平レバー | スティール製 |
| LNTM-E | 角度つきレバー | スティール製 |
| LNTMS-E | 角度つきレバー | ステンレス製 |
