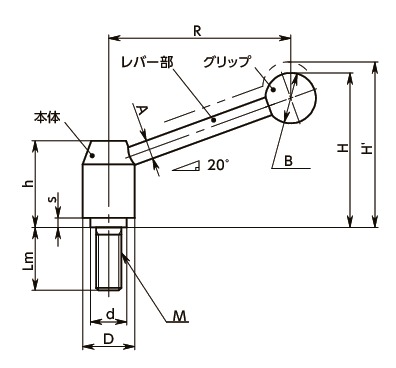

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H | H' | h | s | A | B | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTM-21-M10-20-E | M10 | 1.5 | 20 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 340 | 16 | 108 | 4,180 | 4,598 | CAD | カート | 在庫品 |
| LNTM-21-M10-25-E | M10 | 1.5 | 25 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 340 | 16 | 111 | 4,220 | 4,642 | CAD | カート | 実働10日目出荷 |
| LNTM-21-M10-32-E | M10 | 1.5 | 32 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 340 | 16 | 115 | 4,240 | 4,664 | CAD | カート | 実働10日目出荷 |
| LNTM-21-M10-40-E | M10 | 1.5 | 40 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 340 | 16 | 117 | 4,270 | 4,697 | CAD | カート | 実働10日目出荷 |
| LNTM-21-M10-50-E | M10 | 1.5 | 50 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 340 | 16 | 122 | 4,280 | 4,708 | CAD | カート | 実働10日目出荷 |
| LNTM-21-M10-63-E | M10 | 1.5 | 63 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 340 | 16 | 126 | 4,350 | 4,785 | CAD | カート | 実働10日目出荷 |
| LNTM-21-M10-80-E | M10 | 1.5 | 80 | 65 | 59 | 63 | 33.5 | 1 | 8 | 20 | 21 | 13.5 | 24 | 340 | 16 | 136 | 4,450 | 4,895 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| LNTM | |
|---|---|
| レバー部 | SUM22L 四三酸化鉄皮膜（黒） |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
| グリップ | フェノール樹脂（黒） |
特長
- テンションレバーのスタンダードタイプ。
- 回し半径が大きく、小さい力で大きな締付力が得られます。
- ねじに対するレバーの位相角度を自由に調整できます。
- LNTM-Dはレバー部が水平のため、上部スペースに制限がある場合に適しています。
- 商品記号により、タイプおよびねじ部の材質が選択できます。

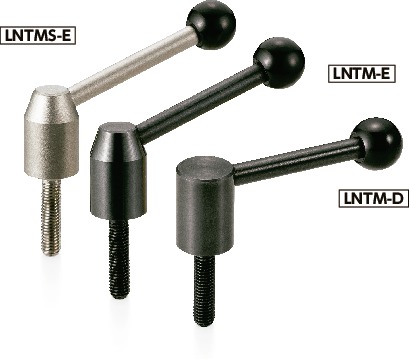

| 商品記号 | タイプ | ねじ部材質 |
|---|---|---|
| LNTM-D | 水平レバー | スティール製 |
| LNTM-E | 角度つきレバー | スティール製 |
| LNTMS-E | 角度つきレバー | ステンレス製 |
