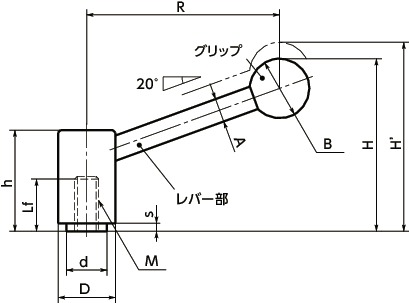

LTF-20の形状図
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lf | R | H | H' | h | s | A | B | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LTF-20 | M20 | 2.5 | 35 | 136 | 114.5 | 123 | 65.5 | 4.5 | 14 | 35 | 41 | 30 | 36 | 1400 | 67 | 705 | 5,220 | 5,742 | CAD | カート | 在庫品 |
LTF-20の材質・仕上げ
| LTF | |
|---|---|
| レバー部 | S45C 四三酸化鉄皮膜（黒） |
| ねじ部 | S45C 四三酸化鉄皮膜（黒） |
| グリップ | フェノール樹脂（黒） |
LTF-20の特長
- クランピングレバーの強力タイプ。
-
レバーの回し半径などの特殊仕様の商品も製作いたします。
コンタクトセンターへお問い合わせください。
