プラクランプレバー - ばね座金組み込みタイプ

Name: LUDM-W
Brand: 鍋屋バイテック会社
Price: 920 JPY
Availability: InStock

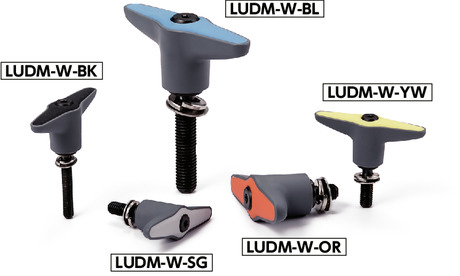

Plastic Clamp Lever with Spring Washer - Double Arm Type

LUDM-W

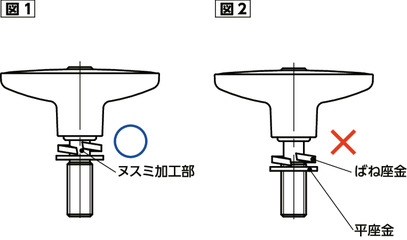

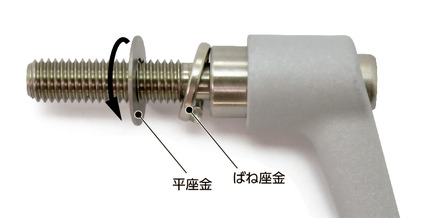

安全上の注意使用方法

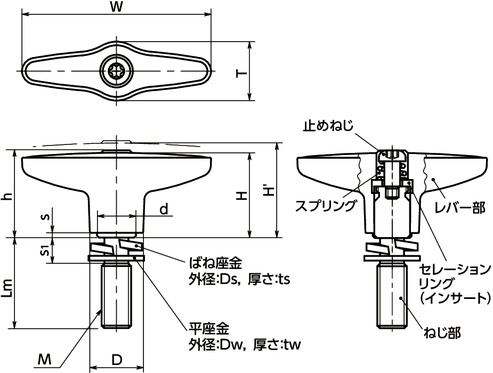

形状図

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M5; M6; M8; M10

Lm: すべて; 12; 16; 20; 25; 32; 40; 50; 63; 80

本体 カラー: すべて; BK; BL; OR; SG; YW

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	W	H	H'	h	s	T	D	d	Ds	ts	Dw	tw	s1	歯数	最大荷重^＊1 (N)	最大締付力^＊1 (kN)	質量 (g)	本体カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LUDM-52-5-12-W-BK	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	20	BK	920	1,012	CAD	カート	在庫品
LUDM-52-5-12-W-BL	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	20	BL	920	1,012	CAD	カート	在庫品
LUDM-52-5-12-W-OR	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	20	OR	920	1,012	CAD	カート	在庫品
LUDM-52-5-12-W-SG	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	20	SG	920	1,012	CAD	カート	在庫品
LUDM-52-5-12-W-YW	M5	0.8	12	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	20	YW	920	1,012	CAD	カート	在庫品
LUDM-52-5-16-W-BK	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	BK	920	1,012	CAD	カート	在庫品
LUDM-52-5-16-W-BL	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	BL	920	1,012	CAD	カート	在庫品
LUDM-52-5-16-W-OR	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	OR	920	1,012	CAD	カート	在庫品
LUDM-52-5-16-W-SG	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	SG	920	1,012	CAD	カート	在庫品
LUDM-52-5-16-W-YW	M5	0.8	16	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	YW	920	1,012	CAD	カート	在庫品
LUDM-52-5-20-W-BK	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	BK	920	1,012	CAD	カート	在庫品
LUDM-52-5-20-W-BL	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	BL	920	1,012	CAD	カート	在庫品
LUDM-52-5-20-W-OR	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	OR	920	1,012	CAD	カート	在庫品
LUDM-52-5-20-W-SG	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	SG	920	1,012	CAD	カート	在庫品
LUDM-52-5-20-W-YW	M5	0.8	20	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	21	YW	920	1,012	CAD	カート	在庫品
LUDM-52-5-25-W-BK	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	BK	930	1,023	CAD	カート	在庫品
LUDM-52-5-25-W-BL	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	BL	930	1,023	CAD	カート	在庫品
LUDM-52-5-25-W-OR	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	OR	930	1,023	CAD	カート	在庫品
LUDM-52-5-25-W-SG	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	SG	930	1,023	CAD	カート	在庫品
LUDM-52-5-25-W-YW	M5	0.8	25	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	YW	930	1,023	CAD	カート	在庫品
LUDM-52-5-32-W-BK	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	BK	930	1,023	CAD	カート	在庫品
LUDM-52-5-32-W-BL	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	BL	930	1,023	CAD	カート	在庫品
LUDM-52-5-32-W-OR	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	OR	930	1,023	CAD	カート	在庫品
LUDM-52-5-32-W-SG	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	SG	930	1,023	CAD	カート	在庫品
LUDM-52-5-32-W-YW	M5	0.8	32	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	22	YW	930	1,023	CAD	カート	在庫品
LUDM-52-5-40-W-BK	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	23	BK	960	1,056	CAD	カート	在庫品
LUDM-52-5-40-W-BL	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	23	BL	960	1,056	CAD	カート	在庫品
LUDM-52-5-40-W-OR	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	23	OR	960	1,056	CAD	カート	在庫品
LUDM-52-5-40-W-SG	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	23	SG	960	1,056	CAD	カート	在庫品
LUDM-52-5-40-W-YW	M5	0.8	40	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	23	YW	960	1,056	CAD	カート	在庫品
LUDM-52-5-50-W-BK	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	25	BK	980	1,078	CAD	カート	在庫品
LUDM-52-5-50-W-BL	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	25	BL	980	1,078	CAD	カート	在庫品
LUDM-52-5-50-W-OR	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	25	OR	980	1,078	CAD	カート	在庫品
LUDM-52-5-50-W-SG	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	25	SG	980	1,078	CAD	カート	在庫品
LUDM-52-5-50-W-YW	M5	0.8	50	52	23.5	27	24.5	1.5	15.4	14	10	9.2	1.3	10	0.5	4	18	72	2.7	25	YW	980	1,078	CAD	カート	在庫品
LUDM-52-6-12-W-BK	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	BK	930	1,023	CAD	カート	在庫品
LUDM-52-6-12-W-BL	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	BL	930	1,023	CAD	カート	在庫品
LUDM-52-6-12-W-OR	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	OR	930	1,023	CAD	カート	在庫品
LUDM-52-6-12-W-SG	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	SG	930	1,023	CAD	カート	在庫品
LUDM-52-6-12-W-YW	M6	1	12	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	YW	930	1,023	CAD	カート	在庫品
LUDM-52-6-16-W-BK	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	BK	930	1,023	CAD	カート	在庫品
LUDM-52-6-16-W-BL	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	BL	930	1,023	CAD	カート	在庫品
LUDM-52-6-16-W-OR	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	OR	930	1,023	CAD	カート	在庫品
LUDM-52-6-16-W-SG	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	SG	930	1,023	CAD	カート	在庫品
LUDM-52-6-16-W-YW	M6	1	16	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	21	YW	930	1,023	CAD	カート	在庫品
LUDM-52-6-20-W-BK	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	22	BK	930	1,023	CAD	カート	在庫品
LUDM-52-6-20-W-BL	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	22	BL	930	1,023	CAD	カート	在庫品
LUDM-52-6-20-W-OR	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	22	OR	930	1,023	CAD	カート	在庫品
LUDM-52-6-20-W-SG	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	22	SG	930	1,023	CAD	カート	在庫品
LUDM-52-6-20-W-YW	M6	1	20	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	22	YW	930	1,023	CAD	カート	在庫品
LUDM-52-6-25-W-BK	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	23	BK	940	1,034	CAD	カート	在庫品
LUDM-52-6-25-W-BL	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	23	BL	940	1,034	CAD	カート	在庫品
LUDM-52-6-25-W-OR	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	23	OR	940	1,034	CAD	カート	在庫品
LUDM-52-6-25-W-SG	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	23	SG	940	1,034	CAD	カート	在庫品
LUDM-52-6-25-W-YW	M6	1	25	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	23	YW	940	1,034	CAD	カート	在庫品
LUDM-52-6-32-W-BK	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	24	BK	940	1,034	CAD	カート	在庫品
LUDM-52-6-32-W-BL	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	24	BL	940	1,034	CAD	カート	在庫品
LUDM-52-6-32-W-OR	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	24	OR	940	1,034	CAD	カート	在庫品
LUDM-52-6-32-W-SG	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	24	SG	940	1,034	CAD	カート	在庫品
LUDM-52-6-32-W-YW	M6	1	32	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	24	YW	940	1,034	CAD	カート	在庫品
LUDM-52-6-40-W-BK	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	25	BK	970	1,067	CAD	カート	在庫品
LUDM-52-6-40-W-BL	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	25	BL	970	1,067	CAD	カート	在庫品
LUDM-52-6-40-W-OR	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	25	OR	970	1,067	CAD	カート	在庫品
LUDM-52-6-40-W-SG	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	25	SG	970	1,067	CAD	カート	在庫品
LUDM-52-6-40-W-YW	M6	1	40	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	25	YW	970	1,067	CAD	カート	在庫品
LUDM-52-6-50-W-BK	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	27	BK	990	1,089	CAD	カート	在庫品
LUDM-52-6-50-W-BL	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	27	BL	990	1,089	CAD	カート	在庫品
LUDM-52-6-50-W-OR	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	27	OR	990	1,089	CAD	カート	在庫品
LUDM-52-6-50-W-SG	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	27	SG	990	1,089	CAD	カート	在庫品
LUDM-52-6-50-W-YW	M6	1	50	52	23.5	27	24.5	1.5	15.4	14	10	12.2	1.5	12	0.6	5	18	120	3.8	27	YW	990	1,089	CAD	カート	在庫品
LUDM-67-8-12-W-BK	M8	1.25	12	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	42	BK	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-12-W-BL	M8	1.25	12	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	42	BL	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-12-W-OR	M8	1.25	12	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	42	OR	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-12-W-SG	M8	1.25	12	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	42	SG	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-12-W-YW	M8	1.25	12	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	42	YW	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-16-W-BK	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	44	BK	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-16-W-BL	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	44	BL	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-16-W-OR	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	44	OR	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-16-W-SG	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	44	SG	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-16-W-YW	M8	1.25	16	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	44	YW	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-20-W-BK	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	45	BK	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-20-W-BL	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	45	BL	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-20-W-OR	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	45	OR	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-20-W-SG	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	45	SG	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-20-W-YW	M8	1.25	20	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	45	YW	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-25-W-BK	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	47	BK	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-25-W-BL	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	47	BL	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-25-W-OR	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	47	OR	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-25-W-SG	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	47	SG	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-25-W-YW	M8	1.25	25	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	47	YW	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-32-W-BK	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	49	BK	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-32-W-BL	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	49	BL	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-32-W-OR	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	49	OR	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-32-W-SG	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	49	SG	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-32-W-YW	M8	1.25	32	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	49	YW	1,080	1,188	CAD	カート	在庫品
LUDM-67-8-40-W-BK	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	51	BK	1,100	1,210	CAD	カート	在庫品
LUDM-67-8-40-W-BL	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	51	BL	1,100	1,210	CAD	カート	在庫品
LUDM-67-8-40-W-OR	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	51	OR	1,100	1,210	CAD	カート	在庫品
LUDM-67-8-40-W-SG	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	51	SG	1,100	1,210	CAD	カート	在庫品
LUDM-67-8-40-W-YW	M8	1.25	40	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	51	YW	1,100	1,210	CAD	カート	在庫品
LUDM-67-8-50-W-BK	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	54	BK	1,120	1,232	CAD	カート	在庫品
LUDM-67-8-50-W-BL	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	54	BL	1,120	1,232	CAD	カート	在庫品
LUDM-67-8-50-W-OR	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	54	OR	1,120	1,232	CAD	カート	在庫品
LUDM-67-8-50-W-SG	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	54	SG	1,120	1,232	CAD	カート	在庫品
LUDM-67-8-50-W-YW	M8	1.25	50	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	54	YW	1,120	1,232	CAD	カート	在庫品
LUDM-67-8-63-W-BK	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	58	BK	1,170	1,287	CAD	カート	在庫品
LUDM-67-8-63-W-BL	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	58	BL	1,170	1,287	CAD	カート	在庫品
LUDM-67-8-63-W-OR	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	58	OR	1,170	1,287	CAD	カート	在庫品
LUDM-67-8-63-W-SG	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	58	SG	1,170	1,287	CAD	カート	在庫品
LUDM-67-8-63-W-YW	M8	1.25	63	67	30	34	31	2	20.8	19	13.5	15.4	2	16	0.8	6	24	230	7	58	YW	1,170	1,287	CAD	カート	在庫品
LUDM-78-10-16-W-BK	M10	1.5	16	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	71	BK	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-16-W-BL	M10	1.5	16	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	71	BL	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-16-W-OR	M10	1.5	16	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	71	OR	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-16-W-SG	M10	1.5	16	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	71	SG	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-16-W-YW	M10	1.5	16	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	71	YW	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-20-W-BK	M10	1.5	20	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	73	BK	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-20-W-BL	M10	1.5	20	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	73	BL	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-20-W-OR	M10	1.5	20	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	73	OR	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-20-W-SG	M10	1.5	20	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	73	SG	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-20-W-YW	M10	1.5	20	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	73	YW	1,270	1,397	CAD	カート	在庫品
LUDM-78-10-25-W-BK	M10	1.5	25	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	76	BK	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-25-W-BL	M10	1.5	25	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	76	BL	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-25-W-OR	M10	1.5	25	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	76	OR	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-25-W-SG	M10	1.5	25	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	76	SG	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-25-W-YW	M10	1.5	25	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	76	YW	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-32-W-BK	M10	1.5	32	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	79	BK	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-32-W-BL	M10	1.5	32	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	79	BL	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-32-W-OR	M10	1.5	32	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	79	OR	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-32-W-SG	M10	1.5	32	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	79	SG	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-32-W-YW	M10	1.5	32	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	79	YW	1,280	1,408	CAD	カート	在庫品
LUDM-78-10-40-W-BK	M10	1.5	40	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	83	BK	1,290	1,419	CAD	カート	在庫品
LUDM-78-10-40-W-BL	M10	1.5	40	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	83	BL	1,290	1,419	CAD	カート	在庫品
LUDM-78-10-40-W-OR	M10	1.5	40	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	83	OR	1,290	1,419	CAD	カート	在庫品
LUDM-78-10-40-W-SG	M10	1.5	40	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	83	SG	1,290	1,419	CAD	カート	在庫品
LUDM-78-10-40-W-YW	M10	1.5	40	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	83	YW	1,290	1,419	CAD	カート	在庫品
LUDM-78-10-50-W-BK	M10	1.5	50	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	88	BK	1,320	1,452	CAD	カート	在庫品
LUDM-78-10-50-W-BL	M10	1.5	50	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	88	BL	1,320	1,452	CAD	カート	在庫品
LUDM-78-10-50-W-OR	M10	1.5	50	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	88	OR	1,320	1,452	CAD	カート	在庫品
LUDM-78-10-50-W-SG	M10	1.5	50	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	88	SG	1,320	1,452	CAD	カート	在庫品
LUDM-78-10-50-W-YW	M10	1.5	50	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	88	YW	1,320	1,452	CAD	カート	在庫品
LUDM-78-10-63-W-BK	M10	1.5	63	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	94	BK	1,360	1,496	CAD	カート	在庫品
LUDM-78-10-63-W-BL	M10	1.5	63	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	94	BL	1,360	1,496	CAD	カート	在庫品
LUDM-78-10-63-W-OR	M10	1.5	63	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	94	OR	1,360	1,496	CAD	カート	在庫品
LUDM-78-10-63-W-SG	M10	1.5	63	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	94	SG	1,360	1,496	CAD	カート	在庫品
LUDM-78-10-63-W-YW	M10	1.5	63	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	94	YW	1,360	1,496	CAD	カート	在庫品
LUDM-78-10-80-W-BK	M10	1.5	80	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	103	BK	1,470	1,617	CAD	カート	在庫品
LUDM-78-10-80-W-BL	M10	1.5	80	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	103	BL	1,470	1,617	CAD	カート	在庫品
LUDM-78-10-80-W-OR	M10	1.5	80	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	103	OR	1,470	1,617	CAD	カート	在庫品
LUDM-78-10-80-W-SG	M10	1.5	80	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	103	SG	1,470	1,617	CAD	カート	在庫品
LUDM-78-10-80-W-YW	M10	1.5	80	78	35	39	36	2	24.3	22	16	18.4	2.5	20	1	7	26	390	11	103	YW	1,470	1,617	CAD	カート	在庫品

＊1：　最大荷重・最大締付力の定義について⇒クランプレバー・テンションレバーの使用方法について

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LUDM-W
レバー部	ナイロン6（各色）
ねじ部	SUM22L 四三酸化鉄皮膜（黒）
ばね座金	SUS304
平座金	SUS304
止めねじ	スティール四三酸化鉄皮膜（黒）
セレーションリング	亜鉛ダイカスト
スプリング	ステンレス鋼線

特長

ばね座金が組み込まれた、ダブルアームタイプのプラスティック製クランプレバー。
ばね座金を組み込む作業が不要です。
特殊形状の平座金が、ばね座金の脱落を防止します。

平座金はねじ山に沿って回転させることで、取りはずすことができます。ばね座金を別の座金部品に交換することもできます。

LUDM-Wプラクランプレバー - ばね座金組み込みタイプ

ユニバーサルデザインの7原則に配慮して設計。力がかかりやすく、操作しやすい形状です。
ユニバーサルデザインについて⇒UDEX®シリーズ
回し半径は従来のプラクランプレバーの約半分。省スペース。
亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。ダークグレーと各色との美しいツートンカラー。

品番の末尾記号により、レバー部の色が選択できます。

末尾記号	レバー部の色
BK	つや消し黒
SG	つや消しシルバー
OR	つや消しオレンジ
BL	つや消しブルー
YW	つや消しイエロー

"落ちない座金"でイライラ解消！座金組み込みクランプレバー

クランプレバー&テンションレバーの正しい使い方

使用上の注意

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LUDM-Wプラクランプレバー - ばね座金組み込みタイプ

使用例

長穴の締めつけにもご使用いただけます。

LUDM-Wプラクランプレバー - ばね座金組み込みタイプ

長穴の幅は、ねじの呼び+0.5mm以下としてください。

商品品番一覧

LUDM-52-5-W

LUDM-52-6-W

LUDM-67-8-W

LUDM-78-10-W

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

クランプレバーを他の条件で探す

特性を選ぶ

オールステンレス平座金組み込み済長穴用座金組み込み済高締付力ねじ先パッドつき偏心カムつき

種類を選ぶ

めねじリーマ穴

形状を選ぶ

スタンダード短スタンダード長フラット短フラット長

ねじの呼び（M）を選ぶ

M3 M4 M12 M14 M16 M20

レバー部材質を選ぶ

ステンレス亜鉛ダイカストスティール

ねじ部材質を選ぶ

ステンレススティール無電解ニッケルメッキスティール窒化処理（黒）

ねじの長さ（Lm）を選ぶ

8 10 15.5 18 18.5 21 27 29 30 34 36 47 57 60 65 85

カラーを選ぶ

赤つや消し透明クロムメッキ

回し半径を選ぶ

30 45 63 65 70.5 78 81 89 90 92 95.5 99 100 100.5 107.5 108 109 115 115.5 118 120 124.5 129 130 136 140.5 145 150

T字タイプの回し半径を選ぶ

46.5

クランプレバーにはこのような商品があります

品名

プラクランプレバー（めねじ）

品番

LUDF

特長

ユニバーサルデザイン

品名

プラクランプレバー（めねじ）

品番

LUDFS

特長

ユニバーサルデザイン
ねじ部ステンレス製

品名

プラクランプレバー - ばね座金組み込みタイプ

品番

LUDMS-W

特長

ばね座金組み込み
ユニバーサルデザイン
ねじ部ステンレス製

品名

プラクランプレバー - 平座金組み込みタイプ

品番

LUDM-LW

特長

平座金組み込み
ユニバーサルデザイン

ワッシャー（座金）の役割や種類について徹底解説！

半導体製造装置の部品の脱落防止について【第9回】

クリーン洗浄・クリーン梱包済み六角穴付きボルト

ヒートサイクルとは【第7回】

六角穴付きボルト（キャップボルト）とは

ねじでお困りごとありませんか？その課題、NBKが解決！

プランジャーの種類、特長、用途を設計者向けに解説

SUH660とは

クランプレバーとは？ねじの締めつけを効率化する特長や使い方を解説！

設計者のためのノブ解説

クリーン洗浄・クリーン梱包サービス

ねじカットサービス

カップリング軸穴・キー溝追加工サービス

目盛り刻印サービス

軸継手軸穴追加工サービス

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい 【生産性・作業性向上】

座金の脱落を防止したい【作業性・メンテナンス】

ねじの脱着を特定の作業者に限定したい【安全対策・予防措置】

簡単にドアの取りつけ・取りはずしがしたい【生産性・作業性向上】

タッチパネルを揺らさずに操作したい【作業性・メンテナンス】

ねじ規格・技術資料

ねじの課題解決のヒント

国際単位系（SI）

単位記号・体積の求め方

慣性モーメント GD2

正しい使い方 ここがポイント！ 脱落防止ワッシャ

スイベルジョー（ワーク反転ユニット）

正しい使い方 ここがポイント！ ボールプランジャ

ハンドル自動化ユニット よくあるご質問（FAQ）

正しい使い方 ここがポイント！ オイルレベルウィンドウ

カップリングとは？種類と特長について解説

カップリングの選定方法

カウンターバランスヒンジの使用方法と選定方法

カムレバー・ラッチレバー特長別一覧表

高性能ショックアブソーバ 選定するための設計資料

半導体製造装置の部品の脱落防止について【第9回】

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい 【生産性・作業性向上】

座金の脱落を防止したい【作業性・メンテナンス】

スライドレール・ローラガイドとは？種類と特長を一挙紹介！

簡単にドアの取りつけ・取りはずしがしたい【生産性・作業性向上】

座金組込みねじ（セムスねじ）とは？規格や特長を解説

スライドレール・ローラガイドとは？種類と特長を一挙紹介！

ねじの脱着を特定の作業者に限定したい【安全対策・予防措置】

SEMI規格に準拠した商品が欲しい【安全対策・予防措置】

磁気シールド（パーマロイシールド）の固定をしたい

スライドレール・ローラガイドとは？種類と特長を一挙紹介！

ヒンジ(蝶番・丁番)とは？種類と特長を一挙紹介！

薄板固定時に板とねじの間にすきまが発生する

比強度とは！？装置の軽量化に新しい指標【小型・軽量化】

ねじを薬品から保護したい【省エネ・工数削減】

装置外装部の課題を解決する【第6回】

カップリングとは？種類と特長について解説

半導体製造装置（前工程）の課題を解決する

医療機器（手術台）の課題を解決する

リニアクランパ・ズィーの採用事例・特殊品

装置外装部の課題を解決する【第6回】

低頭ねじ・小頭ねじの寸法比較と商品ラインアップ

クランプレバーとは？ねじの締めつけを効率化する特長や使い方を解説！

強度が高くて軽いねじが欲しい【小型・軽量化】

比強度とは！？装置の軽量化に新しい指標【小型・軽量化】

ねじでお困りごとありませんか？その課題、NBKが解決！

プランジャーの種類、特長、用途を設計者向けに解説

SUH660とは

クランプレバーとは？ねじの締めつけを効率化する特長や使い方を解説！

設計者のためのノブ解説

タッチパネルを揺らさずに操作したい【作業性・メンテナンス】

気密性を守るラッチがほしい【作業性・メンテナンス】

SUH660とは

比強度とは！？装置の軽量化に新しい指標【小型・軽量化】

半導体製造装置（前工程）の課題を解決する

ワッシャー（座金）の役割や種類について徹底解説！

六角穴付きボルト（キャップボルト）とは

スイベルジョー（ワーク反転ユニット）

プランジャーの種類、特長、用途を設計者向けに解説

慣性モーメント GD2

ワッシャー（座金）の役割や種類について徹底解説！

半導体製造装置の部品の脱落防止について【第9回】

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい 【生産性・作業性向上】

ヒートサイクルとは【第7回】

六角穴付きボルト（キャップボルト）とは

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

慣性モーメント　GD2

正しい使い方　ここがポイント！　脱落防止ワッシャ

正しい使い方　ここがポイント！　ボールプランジャ

ハンドル自動化ユニット　よくあるご質問（FAQ）

正しい使い方　ここがポイント！　オイルレベルウィンドウ

高性能ショックアブソーバ　選定するための設計資料

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

慣性モーメント　GD2

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

慣性モーメント　GD2

慣性モーメント　GD2

慣性モーメント　GD2

新ツールチェンジシステム　MATCH

慣性モーメント　GD2

新ツールチェンジシステム　MATCH

正しい使い方　ここがポイント！　脱落防止ワッシャ

正しい使い方　ここがポイント！　ボールプランジャ

正しい使い方　ここがポイント！　脱落防止ワッシャ

正しい使い方　ここがポイント！　ボールプランジャ

正しい使い方　ここがポイント！　オイルレベルウィンドウ

正しい使い方　ここがポイント！　クイッククランプノブ

正しい使い方　ここがポイント！　カムレバー（調整タイプ）

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

「応力腐食割れ」の3要素原因と対策を紹介【第10話】

ねじの基準寸法を解説有効径やピッチとは【第12話】

正しい使い方　ここがポイント！　脱落防止ワッシャ

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】
