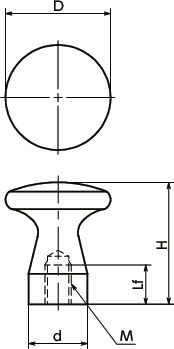

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KMPFS-16-M5-HP | 16 | M5 | 0.8 | 7 | 18 | 10 | 12 | 5,380 | 5,918 | CAD | カート | 実働10日目出荷 |
| KMPFS-20-M6-HP | 20 | M6 | 1 | 9 | 24 | 12 | 23 | 6,000 | 6,600 | CAD | カート | 実働10日目出荷 |
| KMPFS-25-M6-HP | 25 | M6 | 1 | 9 | 29 | 14 | 43 | 7,020 | 7,722 | CAD | カート | 実働10日目出荷 |
| KMPFS-32-M8-HP | 32 | M8 | 1.25 | 12 | 37 | 18 | 83 | 8,480 | 9,328 | CAD | カート | 実働10日目出荷 |
| KMPFS-36-M10-HP | 36 | M10 | 1.5 | 15 | 42 | 20 | 119 | 9,920 | 10,912 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| KMPFS-HP | |
|---|---|
| 本体 | SUS304相当 研磨 |

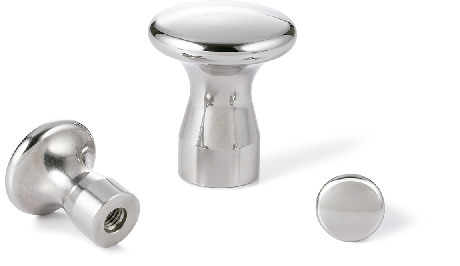

特長
- 押したり引いたりする、操作ノブとしての使用に適した形状です。
- オールステンレス製。耐蝕性にすぐれています。
- 表面は研磨仕上げ。
