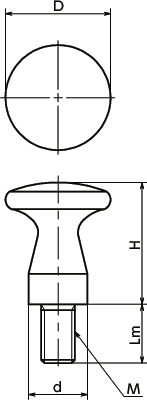

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KMPM-16-M6-10-TZB | 16 | M6 | 1 | 10 | 18 | 10 | 15 | 1,410 | 1,551 | CAD | カート | 実働10日目出荷 |
| KMPM-20-M8-12-TZB | 20 | M8 | 1.25 | 12 | 24 | 12 | 28 | 1,590 | 1,749 | CAD | カート | 実働10日目出荷 |
| KMPM-25-M8-14-TZB | 25 | M8 | 1.25 | 14 | 29 | 14 | 50 | 1,890 | 2,079 | CAD | カート | 実働10日目出荷 |
| KMPM-32-M10-16-TZB | 32 | M10 | 1.5 | 16 | 37 | 18 | 99 | 2,630 | 2,893 | CAD | カート | 実働10日目出荷 |
| KMPM-36-M12-18-TZB | 36 | M12 | 1.75 | 18 | 42 | 20 | 145 | 2,900 | 3,190 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| KMPM-TZB | |
|---|---|
| 本体 | スティール 三価クロメート処理 |

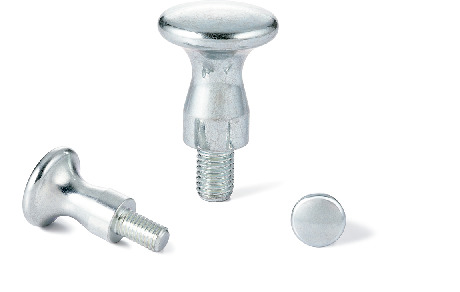

特長
- 押したり引いたりする、操作ノブとしての使用に適した形状です。
- オール金属製。三価クロメート処理。
