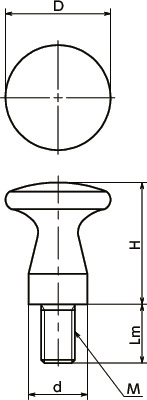

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KMPMS-16-M6-10-HP | 16 | M6 | 1 | 10 | 18 | 10 | 15 | 5,180 | 5,698 | CAD | カート | 実働10日目出荷 |
| KMPMS-20-M8-12-HP | 20 | M8 | 1.25 | 12 | 24 | 12 | 30 | 6,360 | 6,996 | CAD | カート | 実働10日目出荷 |
| KMPMS-25-M8-14-HP | 25 | M8 | 1.25 | 14 | 29 | 14 | 55 | 7,120 | 7,832 | CAD | カート | 実働10日目出荷 |
| KMPMS-32-M10-16-HP | 32 | M10 | 1.5 | 16 | 37 | 18 | 83 | 8,970 | 9,867 | CAD | カート | 実働10日目出荷 |
| KMPMS-36-M12-18-HP | 36 | M12 | 1.75 | 18 | 42 | 20 | 144 | 10,600 | 11,660 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| KMPMS-HP | |
|---|---|
| 本体 | SUS304相当 研磨 |

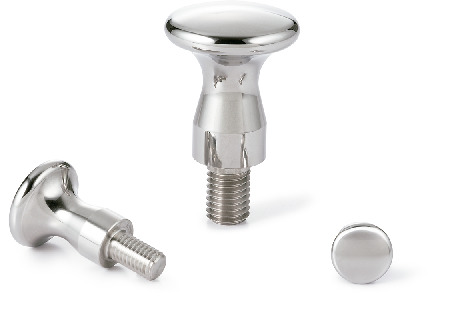

特長
- 押したり引いたりする、操作ノブとしての使用に適した形状です。
- オールステンレス製。耐蝕性にすぐれています。
- 表面は研磨仕上げ。
