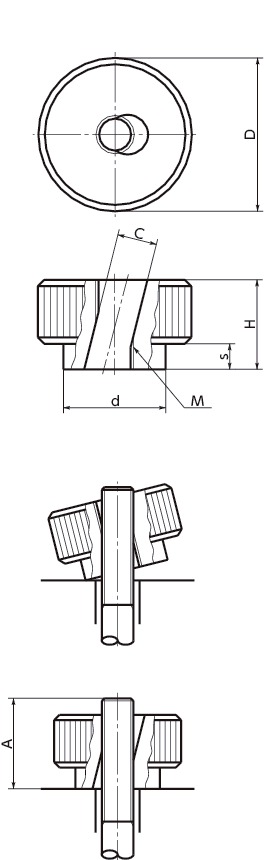

KQCS-40-M12の形状図
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | H | s | C1 | d | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KQCS-40-M12 | 40 | M12 | 1.75 | 24 | 8 | 13 | 32 | 176 | 3,660 | 4,026 | CAD | カート | 在庫品 |
KQCS-40-M12の材質・仕上げ
| KQCS ステンレス製 | |
|---|---|
| 本体 | SUS303 |
KQCS-40-M12の特長
- 長いねじでもスピーディに締めつけできます。
- ストレート穴にねじを通し、締めつけ位置まで移動させます。つぎに、ノブをねじに垂直に引き起こし、締めつけてください。
- ねじの締めつけ長さ（A）がノブの全高（H）より短い場合には充分な締めつけ力が得られません。ねじの締めつけ長さ（A）はノブの全高（H）以上になるように設計してください。
