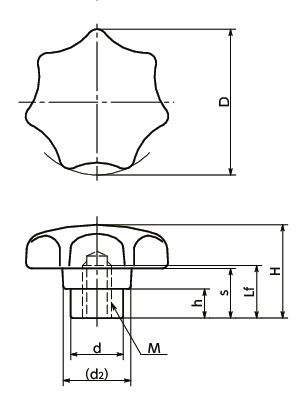

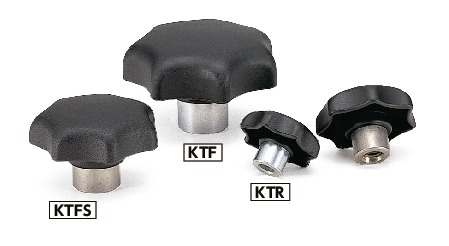

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lf min. | H | s | h | d2 | d | 質量 (g) |
SEMI規格準拠 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTF-25-M5 | 25 | M5 | 0.8 | 9.5 | 16 | 8 | 6 | 12 | 10 | 9 | - | 480 | 528 | CAD | カート | 実働10日目出荷 |
| KTF-32-M6 | 32 | M6 | 1 | 12 | 20 | 10 | 8.5 | 14 | 12 | 16 | - | 270 | 297 | CAD | カート | 在庫品 |
| KTF-40-M6 | 40 | M6 | 1 | 14 | 26 | 13 | 10 | 18 | 14 | 30 | - | 420 | 462 | CAD | カート | 実働10日目出荷 |
| KTF-40-M8 | 40 | M8 | 1.25 | 14 | 26 | 13 | 10 | 18 | 14 | 27 | - | 320 | 352 | CAD | カート | 在庫品 |
| KTF-50-M8 | 50 | M8 | 1.25 | 18 | 32 | 17 | 10 | 22 | 18 | 53 | - | 670 | 737 | CAD | カート | 実働10日目出荷 |
| KTF-50-M10 | 50 | M10 | 1.5 | 18 | 32 | 17 | 10 | 22 | 18 | 53 | - | 510 | 561 | CAD | カート | 在庫品 |
| KTF-63-M10 | 63 | M10 | 1.5 | 22 | 40 | 21 | 14 | 26 | 20 | 87 | ○ | 1,010 | 1,111 | CAD | カート | 実働10日目出荷 |
| KTF-63-M12 | 63 | M12 | 1.75 | 22 | 40 | 21 | 14 | 26 | 20 | 82 | ○ | 880 | 968 | CAD | カート | 在庫品 |
| KTF-80-M12 | 80 | M12 | 1.75 | 30 | 52 | 27 | 15 | 35 | 25 | 200 | ○ | 2,080 | 2,288 | CAD | カート | 実働10日目出荷 |
| KTF-80-M16 | 80 | M16 | 2 | 30 | 52 | 27 | 15 | 35 | 25 | 169 | ○ | 1,600 | 1,760 | CAD | カート | 在庫品 |
材質・仕上げ
| KTF | |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| ねじ部 | スティール 三価クロメート処理 |
