NBK

  • 取っ手

アルミキャビネット取っ手

Aluminum Cabinet Pull

UAC

安全上の注意

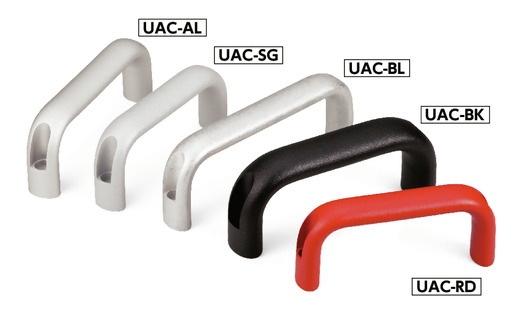

UACアルミキャビネット取っ手

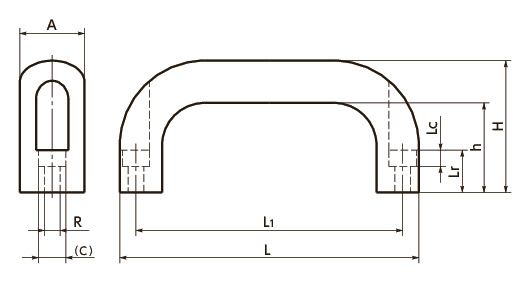

形状図

UACアルミキャビネット取っ手

寸法・CAD・価格

絞り込み

A
すべて
20
26
L1
すべて
100
112
117
120
128
160
116
132
164
179
196
本体
カラー
すべて
AL
BK
BL
RD
SG

単位 : mm

品番 C Lc R H h A L L1 Lr 質量
(g)		 許容荷重＊1
(N)		 本体
カラー		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UAC-20-100-AL 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 AL M5×20 2,390 2,629 CAD カート 在庫品
UAC-20-100-BK 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 BK M5×20 2,090 2,299 CAD カート 在庫品
UAC-20-100-BL 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 BL M5×20 1,830 2,013 CAD カート 在庫品
UAC-20-100-RD 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 RD M5×20 2,090 2,299 CAD カート 実働10日目出荷
UAC-20-100-SG 9.5 5.5 5.4 49 36 20 112 100 19 76 1000 SG M5×20 2,090 2,299 CAD カート 在庫品
UAC-20-112-AL 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 AL M5×20 2,400 2,640 CAD カート 在庫品
UAC-20-112-BK 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 BK M5×20 2,100 2,310 CAD カート 在庫品
UAC-20-112-BL 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 BL M5×20 1,870 2,057 CAD カート 在庫品
UAC-20-112-RD 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 RD M5×20 2,100 2,310 CAD カート 実働10日目出荷
UAC-20-112-SG 9.5 5.5 5.4 49 36 20 124 112 19 82 1000 SG M5×20 2,100 2,310 CAD カート 在庫品
UAC-20-117-AL 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 AL M5×20 3,290 3,619 CAD カート 実働10日目出荷
UAC-20-117-BL 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 BL M5×20 2,020 2,222 CAD カート 実働10日目出荷
UAC-20-117-BK 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 BK M5×20 2,650 2,915 CAD カート 実働10日目出荷
UAC-20-117-RD 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 RD M5×20 2,360 2,596 CAD カート 実働10日目出荷
UAC-20-117-SG 9.5 5.5 5.4 49 36 20 129 117 19 82 1000 SG M5×20 2,650 2,915 CAD カート 実働10日目出荷
UAC-20-120-AL 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 AL M5×20 2,610 2,871 CAD カート 実働10日目出荷
UAC-20-120-BK 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 BK M5×20 2,140 2,354 CAD カート 実働10日目出荷
UAC-20-120-BL 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 BL M5×20 1,930 2,123 CAD カート 在庫品
UAC-20-120-RD 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 RD M5×20 2,140 2,354 CAD カート 実働10日目出荷
UAC-20-120-SG 9.5 5.5 5.4 49 36 20 132 120 19 88 1000 SG M5×20 2,140 2,354 CAD カート 実働10日目出荷
UAC-20-128-AL 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 AL M5×20 2,510 2,761 CAD カート 在庫品
UAC-20-128-BK 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 BK M5×20 2,220 2,442 CAD カート 在庫品
UAC-20-128-BL 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 BL M5×20 1,980 2,178 CAD カート 在庫品
UAC-20-128-RD 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 RD M5×20 2,220 2,442 CAD カート 実働10日目出荷
UAC-20-128-SG 9.5 5.5 5.4 51 38 20 140 128 19 94 1000 SG M5×20 2,220 2,442 CAD カート 在庫品
UAC-20-160-AL 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 AL M5×20 2,810 3,091 CAD カート 在庫品
UAC-20-160-BK 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 BK M5×20 2,330 2,563 CAD カート 在庫品
UAC-20-160-BL 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 BL M5×20 2,120 2,332 CAD カート 在庫品
UAC-20-160-RD 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 RD M5×20 2,330 2,563 CAD カート 実働10日目出荷
UAC-20-160-SG 9.5 5.5 5.4 51 38 20 172 160 19 112 1000 SG M5×20 2,330 2,563 CAD カート 在庫品
UAC-26-116-AL 11 6 6.4 55 38 26 130 116 17 157 1000 AL M6×20 2,800 3,080 CAD カート 在庫品
UAC-26-116-BK 11 6 6.4 55 38 26 130 116 17 157 1000 BK M6×20 2,450 2,695 CAD カート 在庫品
UAC-26-116-BL 11 6 6.4 55 38 26 130 116 17 157 1000 BL M6×20 2,180 2,398 CAD カート 在庫品
UAC-26-116-RD 11 6 6.4 55 38 26 130 116 17 157 1000 RD M6×20 2,450 2,695 CAD カート 実働10日目出荷
UAC-26-116-SG 11 6 6.4 55 38 26 130 116 17 157 1000 SG M6×20 2,450 2,695 CAD カート 在庫品
UAC-26-120-AL 11 6 6.4 55 38 26 134 120 17 158 1000 AL M6×20 2,970 3,267 CAD カート 実働10日目出荷
UAC-26-120-BK 11 6 6.4 55 38 26 134 120 17 158 1000 BK M6×20 2,570 2,827 CAD カート 実働10日目出荷
UAC-26-120-BL 11 6 6.4 55 38 26 134 120 17 158 1000 BL M6×20 2,290 2,519 CAD カート 実働10日目出荷
UAC-26-120-RD 11 6 6.4 55 38 26 134 120 17 158 1000 RD M6×20 2,570 2,827 CAD カート 在庫品
UAC-26-120-SG 11 6 6.4 55 38 26 134 120 17 158 1000 SG M6×20 2,570 2,827 CAD カート 実働10日目出荷
UAC-26-132-AL 11 6 6.4 55 38 26 146 132 17 178 1000 AL M6×20 2,910 3,201 CAD カート 在庫品
UAC-26-132-BK 11 6 6.4 55 38 26 146 132 17 178 1000 BK M6×20 2,580 2,838 CAD カート 在庫品
UAC-26-132-BL 11 6 6.4 55 38 26 146 132 17 178 1000 BL M6×20 2,310 2,541 CAD カート 在庫品
UAC-26-132-RD 11 6 6.4 55 38 26 146 132 17 178 1000 RD M6×20 2,580 2,838 CAD カート 在庫品
UAC-26-132-SG 11 6 6.4 55 38 26 146 132 17 178 1000 SG M6×20 2,580 2,838 CAD カート 在庫品
UAC-26-164-AL 11 6 6.4 57 40 26 178 164 17 209 1000 AL M6×20 3,210 3,531 CAD カート 在庫品
UAC-26-164-BK 11 6 6.4 57 40 26 178 164 17 209 1000 BK M6×20 2,710 2,981 CAD カート 在庫品
UAC-26-164-BL 11 6 6.4 57 40 26 178 164 17 209 1000 BL M6×20 2,480 2,728 CAD カート 在庫品
UAC-26-164-RD 11 6 6.4 57 40 26 178 164 17 209 1000 RD M6×20 2,710 2,981 CAD カート 実働10日目出荷
UAC-26-164-SG 11 6 6.4 57 40 26 178 164 17 209 1000 SG M6×20 2,710 2,981 CAD カート 在庫品
UAC-26-179-AL 11 6 6.4 57 40 26 193 179 17 209 1000 AL M6×20 3,410 3,751 CAD カート 実働10日目出荷
UAC-26-179-BK 11 6 6.4 57 40 26 193 179 17 209 1000 BK M6×20 2,940 3,234 CAD カート 実働10日目出荷
UAC-26-179-BL 11 6 6.4 57 40 26 193 179 17 209 1000 BL M6×20 2,670 2,937 CAD カート 実働10日目出荷
UAC-26-179-RD 11 6 6.4 57 40 26 193 179 17 209 1000 RD M6×20 2,940 3,234 CAD カート 実働10日目出荷
UAC-26-179-SG 11 6 6.4 57 40 26 193 179 17 209 1000 SG M6×20 2,940 3,234 CAD カート 実働10日目出荷
UAC-26-196-AL 11 6 6.4 57 40 26 210 196 17 242 1000 AL M6×20 3,370 3,707 CAD カート 在庫品
UAC-26-196-BK 11 6 6.4 57 40 26 210 196 17 242 1000 BK M6×20 3,100 3,410 CAD カート 在庫品
UAC-26-196-BL 11 6 6.4 57 40 26 210 196 17 242 1000 BL M6×20 2,750 3,025 CAD カート 在庫品
UAC-26-196-RD 11 6 6.4 57 40 26 210 196 17 242 1000 RD M6×20 3,100 3,410 CAD カート 実働10日目出荷
UAC-26-196-SG 11 6 6.4 57 40 26 210 196 17 242 1000 SG M6×20 3,100 3,410 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UAC-AL UAC-BL UAC-BK/UAC-SG/UAC-RD
本体 アルミニウム合金
アルマイト処理		 アルミニウム合金
バレル研磨		 アルミニウム合金
静電塗装（各色）
六角穴付きボルト
(ねじ付属サービス)		 SUSXM7 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 前面から取りつけるアルミ製の取っ手。
  • 取っ手の太さは、20mm・26mmの2種類があります。
  • 握りやすく、力がかかりやすい形状です。
  • 表面処理のバリエーションは5種類。品番の末尾記号により選択できます。
末尾記号 表面処理
AL アルマイト処理
BL バレル研磨
BK 静電塗装（黒）
SG 静電塗装（シルバー）
RD 静電塗装（レッド）
  • 六角穴付きボルトを使用して取りつけてください。
    UAC-20----ねじ径：M5
    UAC-26----ねじ径：M6
    ＊六角穴付きボルトは付属していません。
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M5×20 220
M6×20 220

＊1：　アルミキャビネット取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
