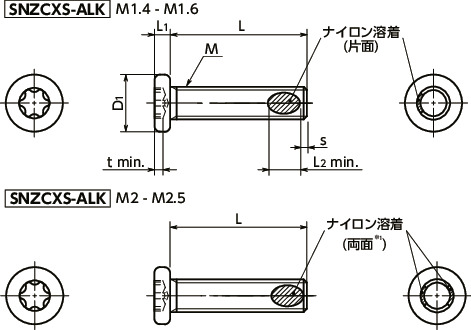

SNZCXS-M1.6-3-ALKの形状図
＊1： L寸法4mm未満はナイロン溶着は片面になります。
単位 : mm
＊1： L＜4の場合はs寸法は0になります。
●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。
SNZCXS-M1.6-3-ALKの特長

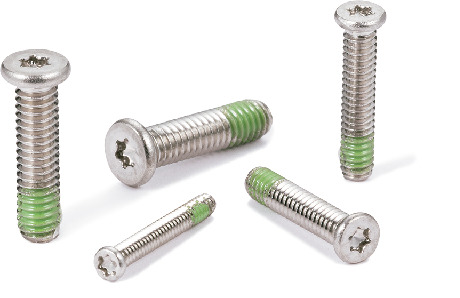

- M1.4-M2.5。ナイロン溶着つきの精密機器用微細ねじ。
- ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制し、締結力を失っても、ねじの脱落を防止します。
- ナイロン溶着の耐熱温度は120℃です。
- 頭部高さの低い平小ねじタイプ。機器・装置の省スペース化や上部スペースが限られた用途に。
- 締めつけによるリセスの破損が起こりにくく、安全で確実な締めつけができます。
-
ガス抜き穴つき・クリーン洗浄・特殊梱包など、特殊仕様の商品を製作いたします。
⇒たとえばこんなねじが作れます
SNZCXS-M1.6-3-ALKの材質・仕上げ
| SNZCXS-ALK | |
|---|---|
| 本体 | SUSXM7（SUS304相当） |
| ナイロン溶着 | ナイロン11 |
関連サービス
用途
機器・装置の省スペース化/ねじの戻り止め・脱落防止小型精密機器
