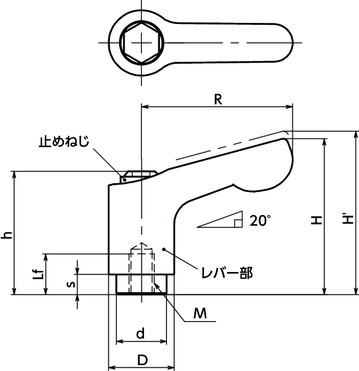

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lf min. | R | H | H' | h | s | D | d | 歯数 | 最大荷重＊1 (N) |
最大締付力＊1 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCFS-3-AS-HP | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 29 | 4,540 | 4,994 | CAD | カート | 在庫品 |
| LDCFS-4-AS-HP | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 28 | 4,540 | 4,994 | CAD | カート | 在庫品 |
| LDCFS-5-AS-HP | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 28 | 4,540 | 4,994 | CAD | カート | 在庫品 |
| LDCFS-6-AS-HP | M6 | 1 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 27 | 4,540 | 4,994 | CAD | カート | 在庫品 |
＊1： 最大荷重・最大締付力の定義について⇒クランプレバー・テンションレバーの使用方法について
材質・仕上げ
| LDCFS-AS-HP | |
|---|---|
| レバー部 | SCS13（SUS304相当） 研磨 |
| ねじ部 | SUS303 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |
特長

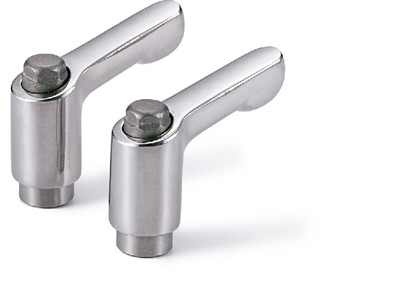

- オールステンレス製のミニクランプレバー。
- すぐれた耐蝕性と強度があります。
- 止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。清掃性にすぐれ、衛生管理が求められる食品機械・薬品機械などの用途に。
- レバー部の表面は研磨仕上げ。
