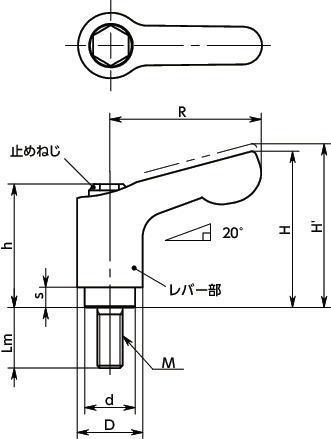

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H | H' | h | s | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCMS-5-12-AS | M5 | 0.8 | 12 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 31 | 4,150 | 4,565 | CAD | カート | 在庫品 |
| LDCMS-5-16-AS | M5 | 0.8 | 16 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 31 | 4,150 | 4,565 | CAD | カート | 在庫品 |
| LDCMS-5-20-AS | M5 | 0.8 | 20 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 31 | 4,150 | 4,565 | CAD | カート | 在庫品 |
| LDCMS-5-25-AS | M5 | 0.8 | 25 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 32 | 4,150 | 4,565 | CAD | カート | 在庫品 |
| LDCMS-5-32-AS | M5 | 0.8 | 32 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 33 | 4,150 | 4,565 | CAD | カート | 在庫品 |
| LDCMS-5-40-AS | M5 | 0.8 | 40 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 34 | 4,220 | 4,642 | CAD | カート | 在庫品 |
| LDCMS-5-50-AS | M5 | 0.8 | 50 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 35 | 4,220 | 4,642 | CAD | カート | 在庫品 |
材質・仕上げ
| LDCMS-AS | |
|---|---|
| レバー部 | SCS13（SUS304相当） ショットブラスト |
| ねじ部 | SUS303 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |
特長

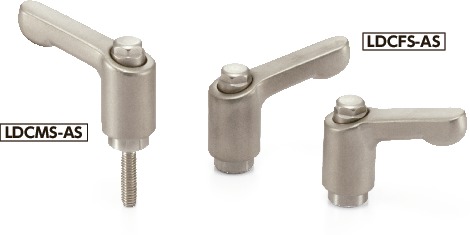

- オールステンレス製のミニクランプレバー。
- すぐれた耐蝕性と強度があります。
- 止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。衛生管理が求められる食品機械・薬品機械などの用途に。
