NBK

  • クランプレバー

LDCMS-6-C

ミニクランプレバー（おねじ） - 操作ボタンつき

Clamp Lever with Push Button - Miniature Type

安全上の注意使用方法

LDCMS-Cミニクランプレバー（おねじ） - 操作ボタンつき

形状図

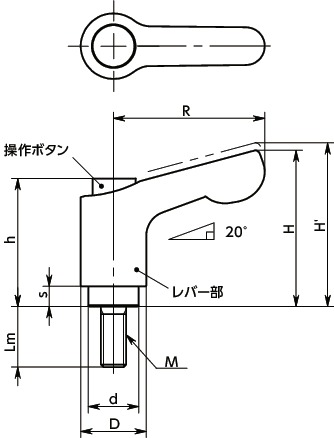

LDCMS-Cミニクランプレバー（おねじ） - 操作ボタンつき寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
Lm
すべて
12
16
20
25
32
40
50
本体
カラー
すべて
BK
SG
OR
RD

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDCMS-6-12-BK-CBK M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-BK-COR M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-BK-CSG M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-SG-CBK M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-SG-COR M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-SG-CSG M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-OR-CBK M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-OR-COR M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-OR-CSG M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-RD-CBK M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-RD-COR M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-12-RD-CSG M6 1 12 30 31 34.5 26.5 4 13 10 18 150 5.5 28 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-BK-CBK M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-BK-COR M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-BK-CSG M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-SG-CBK M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-SG-COR M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-SG-CSG M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-OR-CBK M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-OR-COR M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-OR-CSG M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-RD-CBK M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-RD-COR M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-16-RD-CSG M6 1 16 30 31 34.5 26.5 4 13 10 18 150 5.5 28 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-BK-CBK M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-BK-COR M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-BK-CSG M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-SG-CBK M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-SG-COR M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-SG-CSG M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-OR-CBK M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-OR-COR M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-OR-CSG M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-RD-CBK M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-RD-COR M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-20-RD-CSG M6 1 20 30 31 34.5 26.5 4 13 10 18 150 5.5 29 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-BK-CBK M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-BK-COR M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-BK-CSG M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-SG-CBK M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-SG-COR M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-SG-CSG M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-OR-CBK M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-OR-COR M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-OR-CSG M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-RD-CBK M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-RD-COR M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-25-RD-CSG M6 1 25 30 31 34.5 26.5 4 13 10 18 150 5.5 30 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-BK-CBK M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-BK-COR M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-BK-CSG M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 BK 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-SG-CBK M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-SG-COR M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-SG-CSG M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 SG 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-OR-CBK M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-OR-COR M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-OR-CSG M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 OR 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-RD-CBK M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-RD-COR M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-32-RD-CSG M6 1 32 30 31 34.5 26.5 4 13 10 18 150 5.5 31 RD 1,410 1,551 CAD カート 在庫品
LDCMS-6-40-BK-CBK M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 BK 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-BK-COR M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 BK 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-BK-CSG M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 BK 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-SG-CBK M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 SG 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-SG-COR M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 SG 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-SG-CSG M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 SG 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-OR-CBK M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 OR 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-OR-COR M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 OR 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-OR-CSG M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 OR 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-RD-CBK M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 RD 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-RD-COR M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 RD 1,470 1,617 CAD カート 在庫品
LDCMS-6-40-RD-CSG M6 1 40 30 31 34.5 26.5 4 13 10 18 150 5.5 33 RD 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-BK-CBK M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 BK 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-BK-COR M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 BK 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-BK-CSG M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 BK 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-SG-CBK M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 SG 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-SG-COR M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 SG 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-SG-CSG M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 SG 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-OR-CBK M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 OR 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-OR-COR M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 OR 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-OR-CSG M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 OR 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-RD-CBK M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 RD 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-RD-COR M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 RD 1,470 1,617 CAD カート 在庫品
LDCMS-6-50-RD-CSG M6 1 50 30 31 34.5 26.5 4 13 10 18 150 5.5 34 RD 1,470 1,617 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDCMS-C
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUS303
操作ボタン ナイロン6（各色）
スプリング ステンレス鋼線

特長

  • 操作ボタンつきのミニクランプレバー。
  • 位置調整でレバー部を引き上げるとき、操作ボタンがあると、力が加わりやすく操作が容易になります。
  • ごみやほこりがたまりにくい形状です。
  • ねじ部の材質は2種類。
    LDCM-C----スティール製
    LDCMS-C----ステンレス製
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • カラーバリエーションはレバー部4種類・操作ボタン3種類。品番の記号により、それぞれの色が選択できます。
  • レバー部のカラーバリエーション
記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド
  • 操作ボタンのカラーバリエーション
記号 操作ボタンの色
CBK つや消し黒
CSG つや消しシルバー
COR つや消しオレンジ
