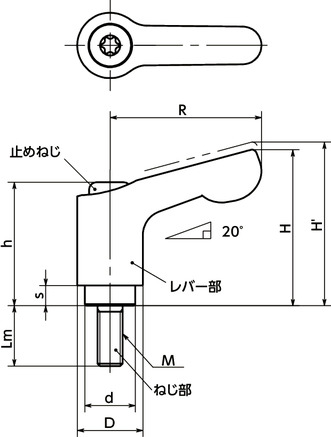

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H | H' | h | s | D | d | 歯数 | 最大荷重＊1 (N) |
最大締付力＊1 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCMS-6-12-NI-HP | M6 | 1 | 12 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 31 | 3,830 | 4,213 | CAD | カート | 在庫品 |
| LDCMS-6-16-NI-HP | M6 | 1 | 16 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 31 | 3,830 | 4,213 | CAD | カート | 在庫品 |
| LDCMS-6-20-NI-HP | M6 | 1 | 20 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 32 | 3,830 | 4,213 | CAD | カート | 在庫品 |
| LDCMS-6-25-NI-HP | M6 | 1 | 25 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 33 | 3,830 | 4,213 | CAD | カート | 在庫品 |
| LDCMS-6-32-NI-HP | M6 | 1 | 32 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 34 | 3,830 | 4,213 | CAD | カート | 在庫品 |
| LDCMS-6-40-NI-HP | M6 | 1 | 40 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 36 | 3,890 | 4,279 | CAD | カート | 在庫品 |
| LDCMS-6-50-NI-HP | M6 | 1 | 50 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 37 | 3,890 | 4,279 | CAD | カート | 在庫品 |
＊1： 最大荷重・最大締付力の定義について⇒クランプレバー・テンションレバーの使用方法について
材質・仕上げ
| LDCMS-NI-HP | |
|---|---|
| レバー部 | SCS13（SUS304相当） 研磨 |
| ねじ部 | SUS303 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |
特長

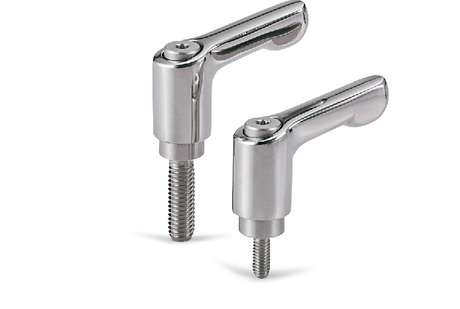

- オールステンレス製のミニクランプレバー。
- すぐれた耐蝕性と強度があります。
- レバー部の表面は研磨仕上げ。
