NBK

  • クランプレバー

クランプレバー - ばね座金組み込みタイプ - オールステンレス製

Clamp Lever with Spring Washer

LDMS-W-NI

安全上の注意使用方法

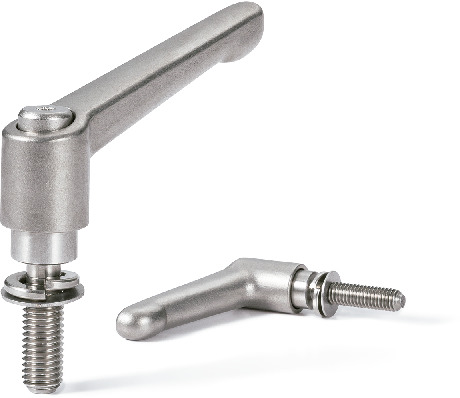

LDMS-W-NIクランプレバー - ばね座金組み込みタイプ - オールステンレス製

形状図

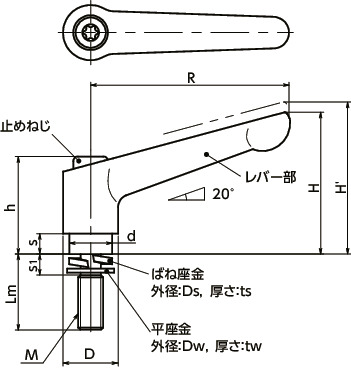

LDMS-W-NIクランプレバー - ばね座金組み込みタイプ - オールステンレス製寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M5
M6
M8
M10
Lm
すべて
12
16
20
25
32
40
50
63
80

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Ds ts Dw tw s1 歯数 最大荷重 最大締付力 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDMS-5-12-W-NI M5 0.8 12 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 44 3,500 3,850 CAD カート 在庫品
LDMS-5-16-W-NI M5 0.8 16 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 45 3,500 3,850 CAD カート 在庫品
LDMS-5-20-W-NI M5 0.8 20 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 45 3,500 3,850 CAD カート 在庫品
LDMS-5-25-W-NI M5 0.8 25 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 46 3,500 3,850 CAD カート 在庫品
LDMS-5-32-W-NI M5 0.8 32 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 46 3,570 3,927 CAD カート 在庫品
LDMS-5-40-W-NI M5 0.8 40 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 47 3,570 3,927 CAD カート 在庫品
LDMS-5-50-W-NI M5 0.8 50 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 49 3,630 3,993 CAD カート 在庫品
LDMS-6-12-W-NI M6 1 12 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 45 3,510 3,861 CAD カート 在庫品
LDMS-6-16-W-NI M6 1 16 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 45 3,510 3,861 CAD カート 在庫品
LDMS-6-20-W-NI M6 1 20 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 46 3,510 3,861 CAD カート 在庫品
LDMS-6-25-W-NI M6 1 25 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 47 3,510 3,861 CAD カート 在庫品
LDMS-6-32-W-NI M6 1 32 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 48 3,580 3,938 CAD カート 在庫品
LDMS-6-40-W-NI M6 1 40 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 49 3,580 3,938 CAD カート 在庫品
LDMS-6-50-W-NI M6 1 50 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 51 3,650 4,015 CAD カート 在庫品
LDMS-8-16-W-NI M8 1.25 16 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 94 4,560 5,016 CAD カート 在庫品
LDMS-8-20-W-NI M8 1.25 20 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 95 4,560 5,016 CAD カート 在庫品
LDMS-8-25-W-NI M8 1.25 25 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 97 4,560 5,016 CAD カート 在庫品
LDMS-8-32-W-NI M8 1.25 32 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 99 4,560 5,016 CAD カート 在庫品
LDMS-8-40-W-NI M8 1.25 40 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 101 4,560 5,016 CAD カート 在庫品
LDMS-8-50-W-NI M8 1.25 50 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 104 4,670 5,137 CAD カート 在庫品
LDMS-8-63-W-NI M8 1.25 63 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 108 4,720 5,192 CAD カート 在庫品
LDMS-10-20-W-NI M10 1.5 20 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 158 5,310 5,841 CAD カート 在庫品
LDMS-10-25-W-NI M10 1.5 25 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 161 5,410 5,951 CAD カート 在庫品
LDMS-10-32-W-NI M10 1.5 32 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 164 5,410 5,951 CAD カート 在庫品
LDMS-10-40-W-NI M10 1.5 40 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 168 5,470 6,017 CAD カート 在庫品
LDMS-10-50-W-NI M10 1.5 50 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 173 5,580 6,138 CAD カート 在庫品
LDMS-10-63-W-NI M10 1.5 63 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 179 5,740 6,314 CAD カート 在庫品
LDMS-10-80-W-NI M10 1.5 80 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 188 5,960 6,556 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDMS-W-NI
レバー部 SCS13(SUS304相当)
ショットブラスト
ねじ部 SUS303
ばね座金 SUS304
平座金 SUS304
止めねじ ステンレス
スプリング ステンレス鋼線

特長

  • ばね座金が組み込まれた、オールステンレス製のクランプレバー。
  • ばね座金を組み込む作業が不要です。
  • 特殊形状の平座金が、ばね座金の脱落を防止します。

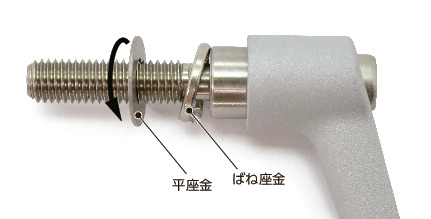

  • 平座金はねじ山に沿って回転させることで、取りはずすことができます。ばね座金を別の座金部品に交換することもできます。

LDMS-W-NIクランプレバー - ばね座金組み込みタイプ - オールステンレス製

  • すぐれた耐蝕性と強度があります。

"落ちない座金"でイライラ解消！座金組み込みクランプレバー


クランプレバー&テンションレバーの正しい使い方

使用上の注意

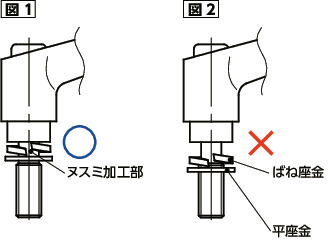

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LDMS-W-NIクランプレバー - ばね座金組み込みタイプ - オールステンレス製

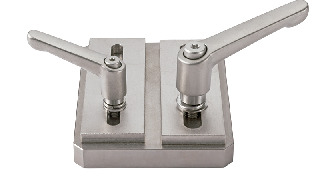

使用例

長穴の締めつけにもご使用いただけます。

LDMS-W-NIクランプレバー - ばね座金組み込みタイプ - オールステンレス製

長穴の幅は、ねじの呼び+0.5mm以下としてください。
